Szczegóły Produktu:
Zapłata:
|
| rozmiar: | DN50 ---- DN1000 | Materiał miecha: | SS304, SS316, SS321 |
|---|---|---|---|
| Standardowy kołnierz: | DIN ， BS ， ANSI ， JIS ， AS | Materiał kołnierza: | Stal nierdzewna, stal węglowa |
| High Light: | wąż w oplocie ze stali nierdzewnej,elastyczne złącze węża |
||

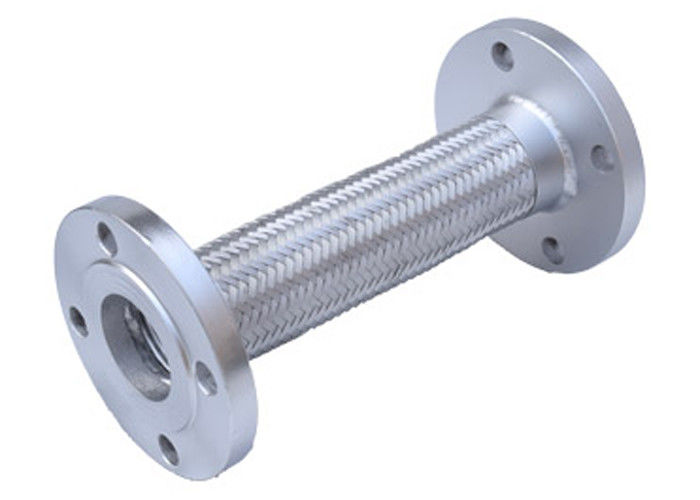

Jakie są cechy naszego elastycznego węża metalowego?
1. Łatwe i łatwe zginanie.
2. Jest w stanie silnie znieść odporność na korozję i ciepło, materiały ze stali nierdzewnej mogą być bezpiecznie używane przez lata.
3. Na zewnątrz opleciony drutem ze stali nierdzewnej o dużej nośności.
4. Stosowany do obszaru powtarzalnego ruchu w obszarach o wysokiej temperaturze, dobre działanie przeciwzmęczeniowe.
5. Średnica i długość, przyspawane na końcu węża mogą być produkowane zgodnie z wymaganiami klienta. Różne konfiguracje końcówek, takich jak gwintowane (zarówno NPT, jak i BSP); kołnierze stałe i pływające (stal nierdzewna i stal węglowa); połączenie szyjkowe do spawania i szybkozłączki.
Rdzeń wewnętrzny: falista stal nierdzewna
Elastyczny wąż metalowy o wytrzymałości rdzenia ze stali nierdzewnej jest dostępny ze stali nierdzewnej 304, 321 i 316L
Rury ze stali nierdzewnej uformowane w pofałdowania równoległe do siebie
Na życzenie dostępna jest opcja spiralna / skręcona
Rdzeń zewnętrzny: Warstwy plecionej stali nierdzewnej
Kup wąż z rdzeniem karbowanym bez warstw, z pojedynczym lub podwójnym oplotem
Zewnętrzne warstwy oplotu elastycznego węża metalowego wykonane ze stali nierdzewnej 304
Jaki jest stan naszego metalowego elastycznego węża?
|
Rodzaj połączenia |
Kołnierzowe / gwintowane / szybkozłącze / spawanie |
|
Materiał węża |
Ss304 / ss316 / ss321 |
|
Średnica |
DN6-DN700 |
|
Nacisk |
6bar-25bar |
|
Temperatura |
-196 ℃ ~ + 600 ℃ |
|
Długość |
Zgodnie z Twoją prośbą |
|
Grubość |
5 mm-20 mm |
Aby prawidłowo zaprojektować zespół węża metalowego do konkretnego zastosowania, należy określić następujące parametry projektowe:
1. Temperatura ----- Należy podać nam informacje jako temperaturę, na którą zespół jest wystawiony, odpowiednio do dopasowania.
2. Rozmiar ----- Średnica połączeń, w których zostanie zainstalowany zespół, jest potrzebna do zapewnienia.
3. Media ----- Jest to ważne, ponieważ należy upewnić się, że komponenty zespołu są chemicznie kompatybilne z mediami przechodzącymi przez wąż, a także ze środowiskiem, w którym wąż jest zainstalowany.
4. Ciśnienie ----- określ ciśnienie wewnętrzne, na które zespół będzie narażony.Ta informacja jest ważna przy określaniu, czy zespół jest wystarczająco mocny dla aplikacji.
5. Określić niezbędne końcówki mocujące ----- Jest to wymagane, ponieważ łączniki do montażu muszą być tak dobraneprawidłowo dopasować połączenie.
Jaki jest parametr naszego elastycznego węża metalowego?
| Parametr techniczny z wąż w oplocie metalowym | |||||||
|
Nominalny średnica DN |
Wewnętrzna średnica (mm) |
Średnica zewnętrzna | Minimalny promień gięcia | Ciśnienie robocze | |||
| Miechy | Siatka warkoczowa | Statyczny | Dynamiczny | Siatka z pojedynczym warkoczem | Siatka z podwójnym warkoczem | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20,0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27,0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32,0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119,6 | 121,2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145,3 | 146,9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248,0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298,0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1.6 | 2.5 |
