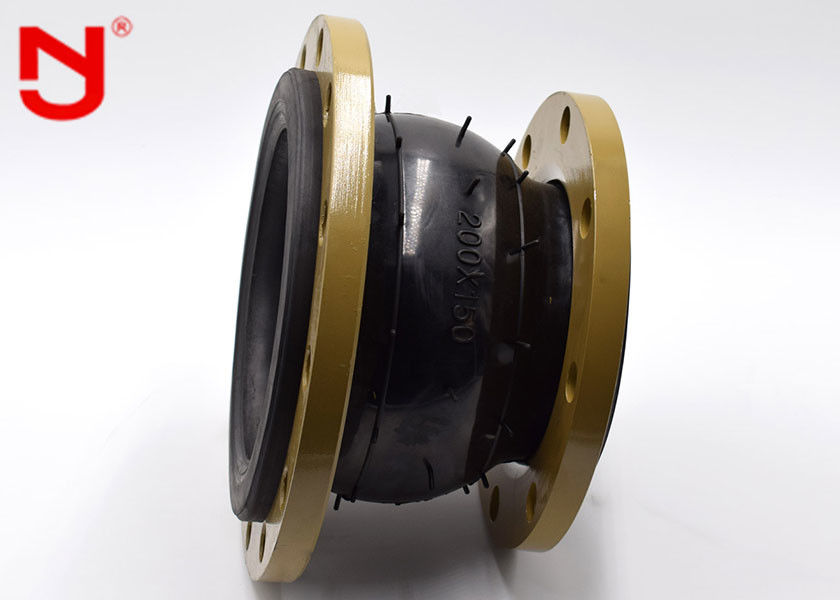

PN10 Kompensator gumowy o zmniejszonej zawartości Hypalon E Flex -25-110 stopni Mała objętość
Model użytkowy odnosi się do elastycznego mimośrodowego mimośrodowego złącza gumowego, które może rozwiązać problem innego kalibru po podłączeniu metalowej rury i ma funkcję amortyzacji i redukcji hałasu oraz może uratować części instalacyjne rurociągu i zaoszczędzić koszt.Wzór użytkowy składa się z wewnętrznej warstwy gumy, warstwy wzmacniającej tkaninę, środkowej warstwy gumy, zewnętrznej warstwy gumowej, wzmocnienia końcowego, pierścienia metalowego lub stalowego, metalowego kołnierza lub równoległego ruchomego złącza.
Dzięki unikalnej konstrukcji, prostej konstrukcji i dobrym właściwościom uszczelniającym, gumowe złącze całkowicie rozwiązuje problemy związane z przemieszczaniem się rurociągu spowodowane rozszerzalnością cieplną i kurczeniem się, a także wibracjami mechanicznymi.
funkcje
1. mała objętość, lekki elastyczny, łatwy w instalacji i utrzymaniu
2. zmniejsza przenoszenie hałasu strukturalnego z silną amortyzacją w służbie.
3. Jest zdolny do przemieszczania poziomego, osiowego i kątowego z restrukturyzacją i nierównoległością kołnierza.
4. Wewnętrzna bezszwowa gumowa uszczelka wysokociśnieniowa, opracowana przez nas niezależnie, zapobiega korozji medium z wytrawiania wewnętrznej ściany złącza gumowego w rurociągach odpornych na wysokie temperatury, kwasy, zasady i oleje, wydłużając w ten sposób jego żywotność.
Specyfikacje kołnierzowego, gumowego kompensatora redukcyjnego ze stali nierdzewnej
| Lista materiałów | ||
| Nie. | Nazwa | Materiał |
| 1 | Zewnętrzna warstwa gumy | IIR, CR, EPDM, NR, NBR |
| 2 | Wewnętrzna warstwa gumy | IIR, CR, EPDM, NR, NBR |
| 3 | Warstwa ramy | Tkanina sznurkowa poliestrowa |
| 4 | Kołnierz | Q235 304 316L |
| 5 | Pierścień wzmacniający | Pierścień z koralików |
| specyfikacja | DN50 ~ 300 | DN350 ~ 600 |
| Ciśnienie robocze (MPa) | 0,25 ~ 1,6 | |
| Ciśnienie rozrywające (MPa) | ≤4,8 | |
| Próżnia (KPa) | 53, 3 (400) | 44, 9 (350) |
| Temperatura (℃) | -20 ~ + 115 (dla warunków specjalnych -30 ~ + 250) | |
| Odpowiednie medium | Powietrze, sprężone powietrze, woda, woda morska, gorąca woda, olej, kwas zasadowy itp. | |
| DN (duży) × DN (mały) | Długość | Osiowy przemieszczenie (rozbudowa) |
Osiowy przemieszczenie (kompresja) |
Promieniowy przemieszczenie |
Odchylanie kąt |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 lub | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
