Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JINGNING
Orzecznictwo:
CE,ISO
Numer modelu:
RFJD
Skontaktuj się z nami

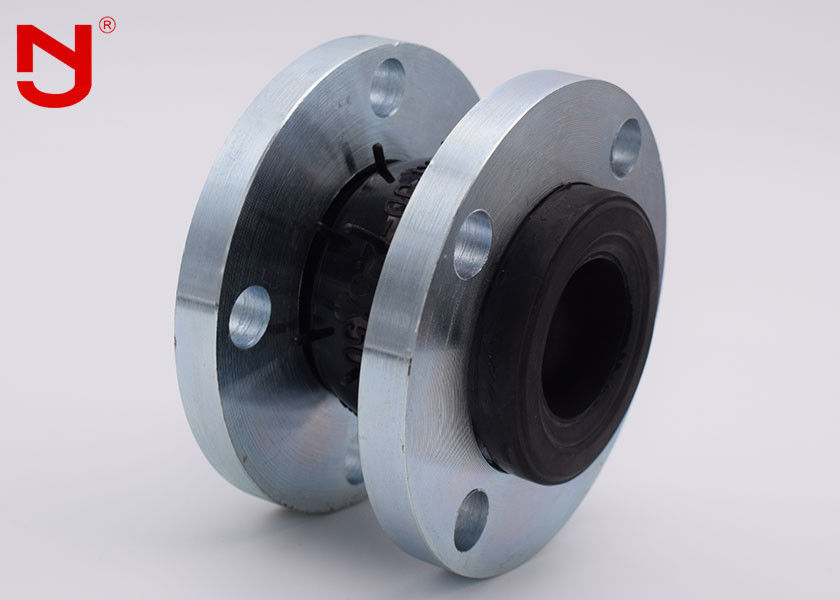

DN32-DN3000 Elastyczny kołnierz gumowy, termostabilny łącznik kompensacyjny z mieszkiem EPDM
Kompensator mieszkowy jest również znany jako mieszek gumowy, złącze gumowe, elastyczne połączenie z pojedynczą kulą, mieszek kompensatora itp. Kompensator osiowy składa się głównie z dwóch kołnierzy PCs i gumowej kulki.Do połączenia używane są kołnierze.Gumowa kulka jest elastyczna i może pochłaniać przemieszczenia osiowe, poziome i pierścieniowe.Normalne ciśnienie robocze kompensatora osiowego wynosi 16 barów, a normalna temperatura robocza to -15 ~ + 90 ℃.Standardowy rozmiar kompensatora osiowego to dn25-dn3000.Standardowe materiały gumowe to kauczuk naturalny, EPDM, neopren, kauczuk nitrylowy i politetrafluoroetylen.Standardowe materiały kołnierzy to stal węglowa ocynkowana, malowana stal węglowa, malowana żeliwem i stal nierdzewna.Oczywiście, jeśli masz jakieś specjalne wymagania, daj nam znać, a my polecimy Ci dobre rozwiązanie.
Charakterystyka wydajnościmieszek kompensacyjny
1. Ma zalety małej objętości, lekkości, dobrej ciągliwości, wygodnej instalacji i konserwacji itp.
2. Instalacja może powodować przesunięcie poziome, promieniowe i kątowe, które nie jest ograniczone nierównym środkiem korka rurowego i powierzchnią kołnierza.
3. Podczas pracy może zmniejszyć hałas przenoszony przez konstrukcję i ma dużą zdolność tłumienia.
Dane technicznemieszek kompensacyjny
Główne danemieszek kompensacyjny | ||||||
Średnica nominalna (DN) | Długość | Przemieszczenie osiowe (mm) | Przemieszczenie poziome | Kąt ugięcia | ||
mm | cal | mm | Rozbudowa | Kompresja | mm | (a1+a2)° |
32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 7 | 10 | 10 | 15° |
65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
80 | 3 | 135 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 12 | 20 | 14 | 15° |
200 | 8 | 210 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 16 | 25 | 22 | 15° |
500 | 20 | 255 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 16 | 25 | 22 | 15° |
Uwaga: specjalne wymaganiamieszek kompensacyjny można dostosować zgodnie z rysunkiem użytkownika.Standard kołnierza to GB / t9115.1-2000.Do produkcji można wybrać różne standardy kołnierzy (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO itp.).Gumowa piłka zdylatacja osiowamoże być stosowany jako kauczuk naturalny, EPDM, kauczuk chloroprenowy, kauczuk butylowy, kauczuk butadienowy, kauczuk fluorowy itp., gdydylatacja osiowapowyżej DN200 służy do zaopatrzenia w wodę w zawiesinie, rurociąg musi mieć stałą podporę lub stałą podporę, w przeciwnym raziedylatacja osiowanależy montować z zabezpieczeniem przed upadkiem.
Kompensator mieszkowyszczegóły pokaż
Kompensator mieszkowyprzepływ produkcji
Bardzo ważne jest, aby znać kompatybilność między mediumdylatacja osiowai wybrana guma rozprężnamateriał, zakres pełnej temperatury, pełnego ciśnienia i pełnej próżni, wymagany ruchdylatacja osiowa, oraz rozmiar między kołnierzami rur przy wyborze odpowiedniej elastycznej rury łączącej.Dzięki tym informacjom inżynierowie JINGNING mogą pomóc w określeniu ideałudylatacja osiowado każdej aplikacji.
Kompensator mieszkowykorzyść
1. Cena fabryczna kompensatora osiowego.
2. 16 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie.
3. Ścisła kontrola jakości, jakość znacznie przekracza standardy branżowe.
4. Forma ma różnorodne specyfikacje i obsługuje dostosowywanie i OEM.
5. Dostarcz próbki bezpłatnie.
6. Duży zapas.
Kompensator mieszkowy wniosek
Kompensatory mieszkowe są szeroko stosowane w różnych systemach rurociągów, takich jak połączenie kompensatorów osiowych z pompami, zaworami, sprzętem przeciwpożarowym i rurociągami o dużych wibracjach.Rury z częstymi zmianami zimna i ciepła.Stosowany jest głównie do podnoszenia i transportu odległych wód i ścieków, zaopatrzenia w wodę i chłodzenia wody obiegowej elektrowni cieplnych, transportu rurociągów w przemyśle metalurgicznym, wody kondensacyjnej, transportu rurociągów w przemyśle chemicznym, chłodzenia i rozcieńczania w przemyśle petrochemicznym i elastycznych połączenia między rurociągami daleko i krótkodystansowymi w innych gałęziach przemysłu.Ponieważ kompensator osiowy ma wysoką odporność na zużycie, nadaje się również do wszystkich gałęzi przemysłu niskotemperaturowego z cząstkami, proszków i gazów.
