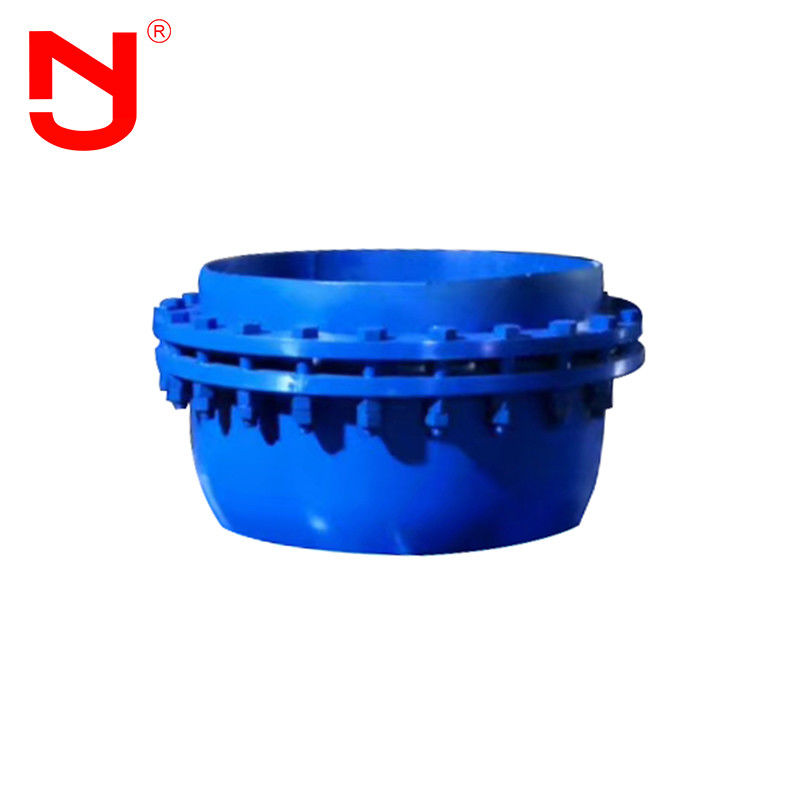

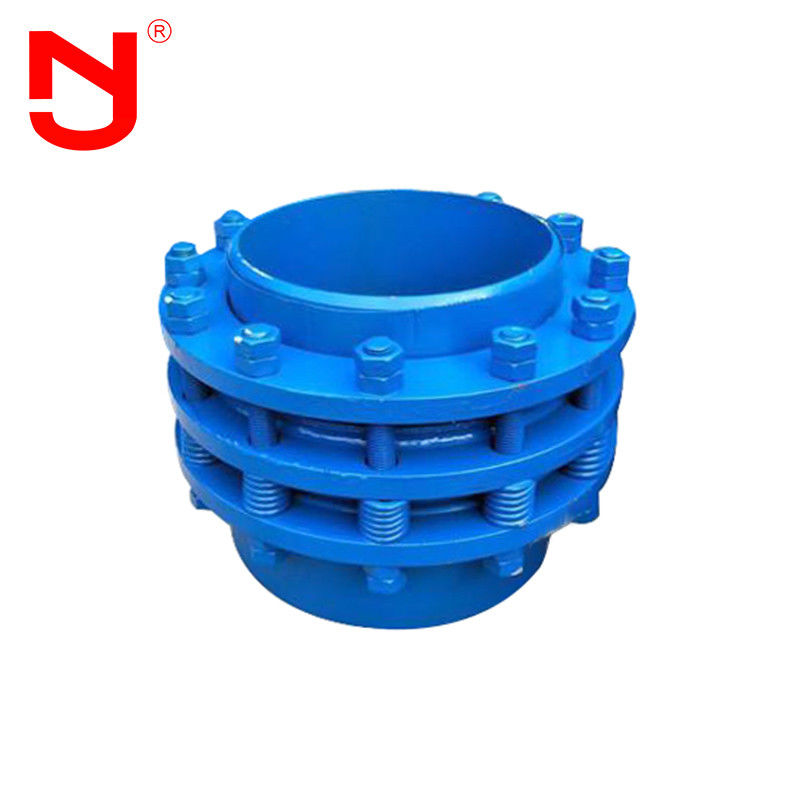

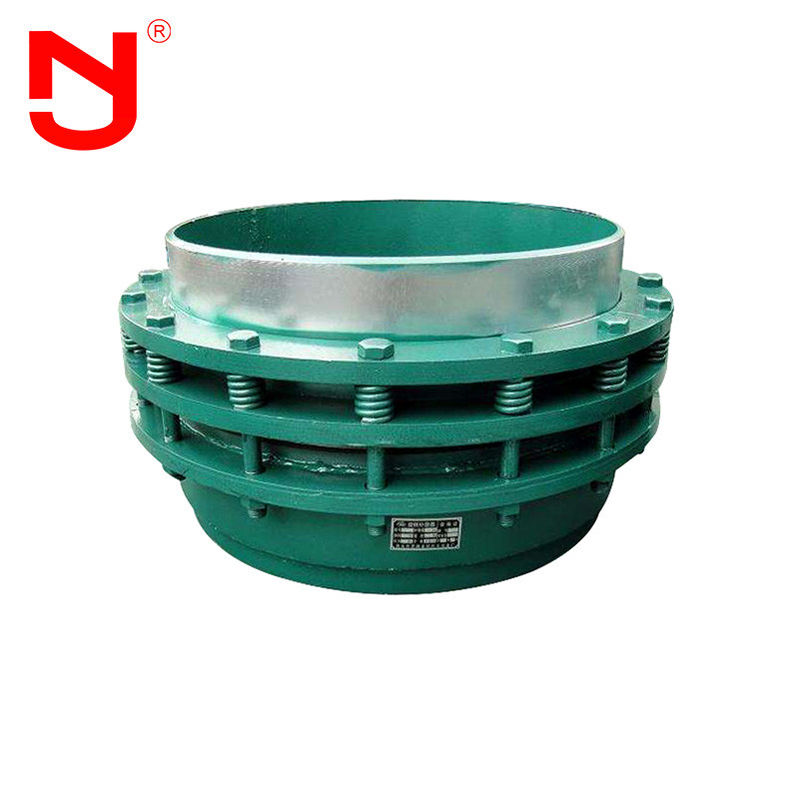

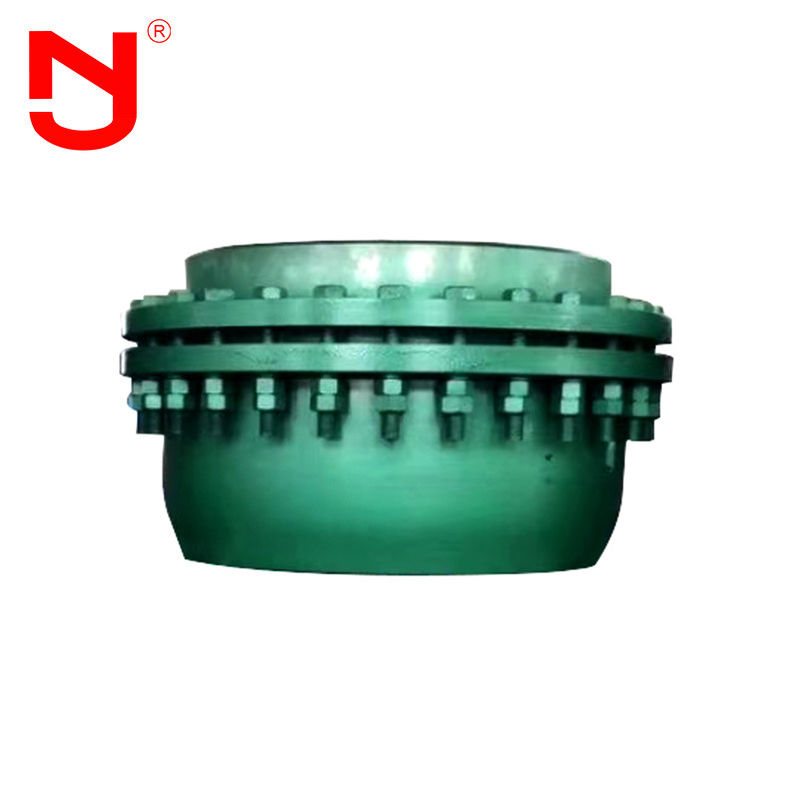

Bezobsługowe złącze kompensatora obrotowego sprzedawane bezpośrednio przez producenta
Kompensator obrotowy składa się z reduktora, tulei wewnętrznej, tulei zewnętrznej gniazda uszczelniającego, elastycznego uszczelnienia grafitowego, kombinacji sprężyny śruby nakrętki i dławnicy oraz jest wyposażony w odpowiednią kulkę.Kompensator obrotowy wykorzystuje materiał uszczelniający, który ma być formowany za pomocą prasy, a gęstość formowania nie jest zbyt gęsta, aby zachować plastyczność.Następnie włóż n pierścieni pierścienia uszczelniającego (określonego zgodnie z wymaganiami produktu) do komory uszczelniającej, dodaj składniki opóźniające utlenianie, a następnie za pomocą prasy hydraulicznej wykonaj formowanie wtórne pod określonym ciśnieniem (prasa hydrauliczna przewyższa instrukcję klucz pod względem siły i jednorodności), tak aby zintegrować pierścienie uszczelniające, aby poprawić gęstość uszczelnienia i poprawić szczelność uszczelnienia, upewnij się, że produkt nie wycieknie w ciągu 15-20 lat.
Wydajność kompensator obrotowy
Kompensator obrotowy jest używany głównie do kompensacji dużych odległości.W trójwymiarowej sieci rurociągów i sieci przestrzennej nie jest wymagane stałe podparcie przy skręcie sieci rurociągów, ale kąt kompensatora obrotowego służy do pochłaniania rozszerzalności cieplnej i skurczu chłodzenia w sieci rurociągów, co jest proste, wygodny i niski koszt.
Kompensator obrotowy składa się z obrotowego cylindra wewnętrznego, dławnicy, kołnierza mocującego, kołnierza sprężynowego, sprężyny, pierścienia centrującego prowadzącego, ukształtowanego elastycznego uszczelnienia grafitowego, pierścienia dociskowego, osłony gniazda uszczelniającego, końcówki rura łącząca, śruba i nakrętka.Kompensator obrotowy nie ma ciągu, nie wymaga konserwacji, posiada dużą kompensację i nie ma wycieków.
Kompensator obrotowyStruktura
Dane techniczne kompensator obrotowy
| Główne dane kompensatora obrotowego |
|
Średnica nominalna(mm)
|
Średnica zewnętrzna rury rdzeniowejre1(mm)
|
Średnica zewnętrzna tulei zewnętrznejre2(MM)
|
Średnica zewnętrzna kołnierzare3(MM)
|
Długość instalacjiLax (mm)
|
Moment obrotowy (KN-m) |
| 1,0Mpa |
1,6Mpa |
2,5Mpa |
4Mpa |
| 100 |
106 |
133 |
215 |
320 |
0.62 |
0.96 |
1.60 |
2.26
|
| 125 |
131 |
159 |
245 |
320 |
1.15 |
2.00 |
3.13 |
4.68 |
| 150 |
157 |
194 |
285 |
330 |
1.81 |
2.86 |
4.35 |
4.68 |
| 200 |
217 |
273 |
335 |
355 |
2.52 |
4.10 |
5.93 |
9.49 |
| 250 |
270 |
325 |
405 |
360 |
5,00 |
7.6 |
11,61 |
18,65 |
| 300 |
322 |
377 |
470 |
380 |
7.61 |
12.10 |
17.48 |
27,56 |
| 350 |
373 |
426 |
525 |
400 |
9,79 |
15.85 |
22,50 |
36,32 |
| 400 |
426 |
480 |
575 |
400 |
12,89 |
20.15 |
29,84 |
47,60 |
| 450 |
478 |
530 |
630 |
400 |
18.20 |
29.15 |
42.21 |
67,52 |
| 500 |
528 |
580 |
680 |
415 |
24,97 |
38,96 |
57.12 |
91,58 |
| 600 |
630 |
670 |
770 |
440 |
31.20 |
50,00 |
70,23 |
113,60 |
| 700 |
720 |
760 |
870 |
470 |
38.12 |
54,80 |
86,70 |
138,50 |
| 800 |
820 |
860 |
1000 |
490 |
45,90 |
72,45 |
105,20 |
168,30 |
| 900 |
920 |
960 |
1120 |
530 |
53,60 |
210,00 |
124,50 |
197,00 |
| 1000 |
1020 |
1060 |
1210 |
600 |
62,50 |
100 |
145,00 |
230,00 |
Kompensator obrotowykorzyść
1. Cena fabrycznakompensator obrotowy.
2. 16 lat doświadczenia w produkcji, 5 lat doświadczenia w eksporcie.
3. Ścisła kontrola jakości, jakość znacznie przekracza standardy branżowe.
4. Kompensator obrotowy pleśń ma różne specyfikacje, dostosowywanie wsparcia, OEM.
5. Zapewnij bezpłatne próbki kompensator obrotowy.
6. Kompensatory obrotowesą w dużym magazynie.
Kompensator obrotowy podanie
Firma przyjmuje najbardziej zaawansowaną i niezawodną technologię uszczelniania oraz podwójnie połączoną strukturę uszczelniającą.Kompensator obrotowy ma wszystkie cechy rozsądnej konstrukcji, unikalnej konstrukcji, braku ciągu, dobrego uszczelnienia i dużej kompensacji.Kompensator obrotowy znajduje szerokie zastosowanie w poborze wody ze zbiorników, wodociągach, petrochemii, elektroenergetyce, hutnictwie, przemyśle tekstylnym, budownictwie i innych dziedzinach.
FAQ
P1: Czy plik kompensator obrotowyoznaczone niestandardowym logo?
A1: Tak, plik kompensator obrotowymożna oznaczyć swoim logo.Możemy świadczyć usługi OEM i ODM dlakompensator obrotowy.
P2: Jaka jest długość twarzą w twarz kompensator obrotowy?
A2: długość twarzą w twarz kompensator obrotowymoże być L130, L152, L203 ... Możemy również zaakceptować niestandardową długość zgodnie z Twoimi wymaganiami.
P3: Czy możesz dostarczyć rysunki kompensator obrotowy?
A3: Tak, możemy dostarczyć rysunki kompensator obrotowydla Ciebie. skontaktuj się z nami, aby otrzymać rysunek kompensator obrotowy.
P4: Jakie certyfikaty kompensator obrotowyczy możesz to zapewnić?
A4: Możemy zapewnić certyfikat CE, ISO dla naszego kompensator obrotowy.
P5: Czy możemy pobrać próbkę pliku kompensator obrotowy?
A5: Tak, możemy dostarczyć próbki, aby przetestować jakość naszego kompensator obrotowy.
P6: Jaki jest okres gwarancji kompensator obrotowy?
A6: Udzielamy 18-miesięcznej gwarancji na nasze kompensator obrotowy.
