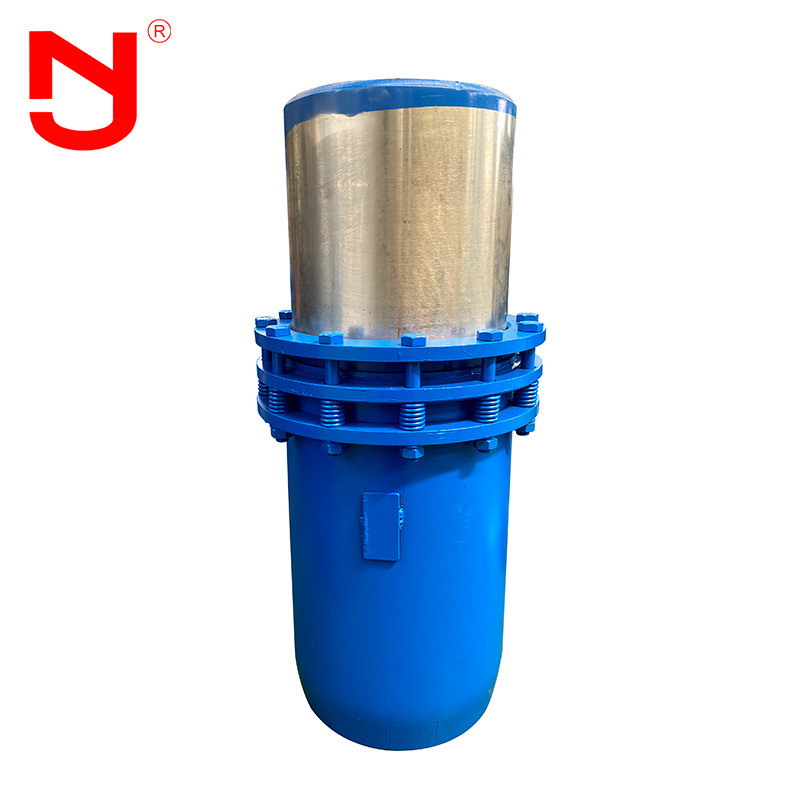

Kompensator rękawa
Jednym z kompensatorów jest bezobsługowy, jednokierunkowy, jednokierunkowy kompensator zakopany w ziemi.Jest szeroko stosowany w wielu gałęziach przemysłu ze względu na zalety długiej żywotności, dobrej odporności na korozję, braku wymagań dotyczących zawartości jonów chlorkowych, dwukierunkowej kompensacji i zwiększającej się kwoty kompensacji.
Wydajność kompensatora rękawa
Ten produkt przyjmuje kompozytową strukturę uszczelniającą z uformowanego uszczelnienia i półstałego oleju uszczelniającego, który ma zalety dobrej wydajności uszczelniania, odporności na wysoką temperaturę, odporności na korozję i zatykania pod ciśnieniem i może zapewnić długotrwałą stabilną pracę rurociągu.
Konstrukcja kompensatora tulei
Dane techniczneKompensator rękawa
|
Nominalny Średnica |
Odszkodowanie Pojedynczy sposób
|
Rura przyłączeniowa Średnica zewnętrzna |
Maksymalny Zewnętrzny Średnica |
Długość
L |
Pojedynczy sposób Tarcie KN |
| mm | mm | mm | mm | mm | 1,6Mpa |
| 50 | 150 | 57 | 230 | 610 | 1,72 |
| 65 | 150 | 76 | 250 | 610 | 2,68 |
| 80 | 150 | 89 | 265 | 610 | 3,42 |
| 100 | 150 | 108 | 280 | 610 | 4,51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7,89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19,5 |
| 300 | 250 | 325 | 520 | 860 | 24,72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37,63 |
| 450 | 300 | 480 | 670 | 970 | 44,59 |
| 500 | 300 | 530 | 730 | 990 | 52,16 |
| 600 | 300 | 630 | 830 | 990 | 59,47 |
| 700 | 400 | 720 | 930 | 1280 | 65,12 |
| 800 | 400 | 820 | 1030 | 1280 | 78,37 |
| 900 | 400 | 920 | 1135 | 1280 | 96,53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133,5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147,21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Uwaga: dostawa kołnierzy zgodnie ze standardem GB / T 9119-2000, może również dostarczać zgodnie z innymi wymaganiami klientów.
Zaleta kompensatora rękawa
1. Może poprawić bezpieczeństwo i stabilność całej sieci rurociągów.
2. Kompensator tulei nadaje się do średniego ciśnienia inżynieryjnego ≤ 2,5 MPa i średniej temperatury - 40 ℃ ~ 600 ℃.
3. Przyjęto nowy elastyczny pierścień grafitowy z materiału uszczelniającego, który charakteryzuje się wysoką wytrzymałością, niskim współczynnikiem tarcia, brakiem starzenia, dobrym efektem i wygodną konserwacją.
4. Żywotność jest długa, a trwałość zmęczeniowa odpowiada trwałości rurociągu.
5. Kompensator tulei nie ma wymagań dotyczących zawartości jonów chlorkowych i jest odpowiedni dla systemów z nadmierną ilością jonów chlorkowych w środowisku lub w otoczeniu.
Zastosowanie kompensatora tulei
Kompensator tulejowy bezpośrednio zakopany jest urządzeniem kompensacyjnym dla rurociągu gorącego płynu, który jest stosowany głównie do wyposażenia pomocniczego rurociągu liniowego.Nadaje się do gorącej wody, pary, tłuszczu i innych mediów.Kompensację rozszerzalności cieplnej można zrealizować poprzez ruch ślizgowy tulei ślizgowej.
