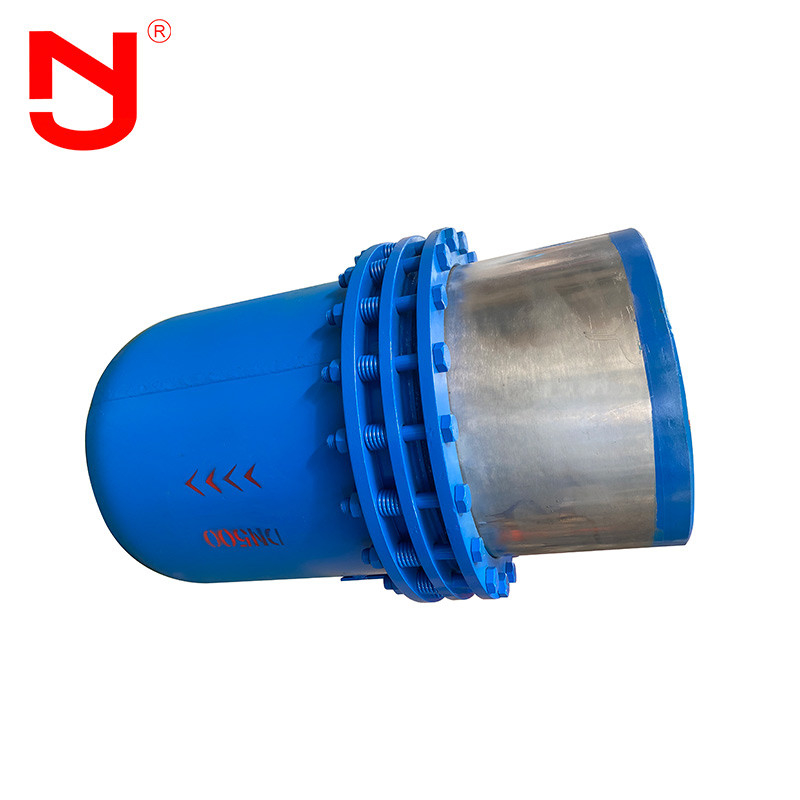

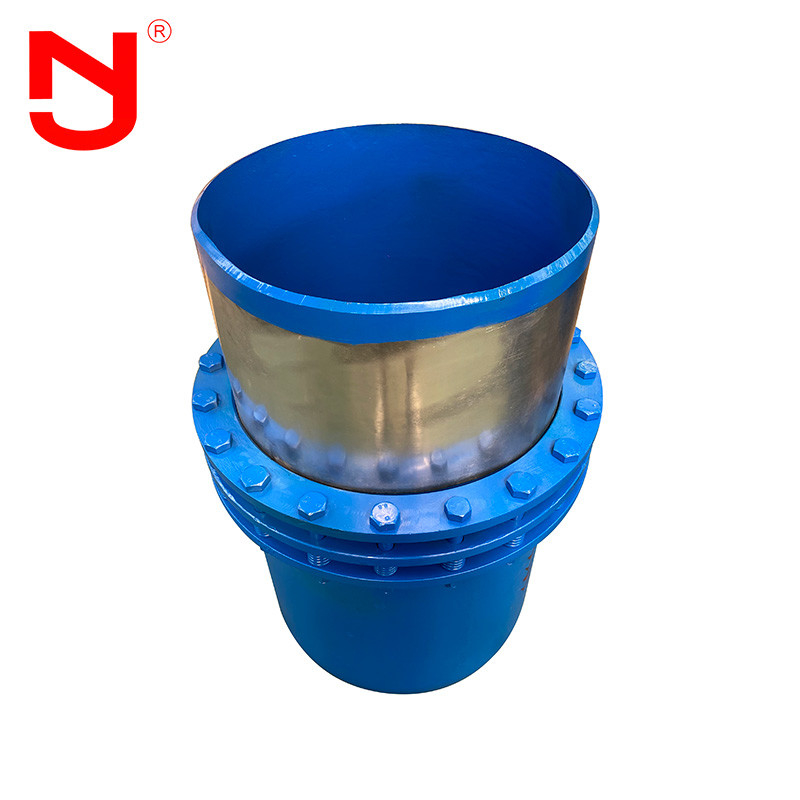

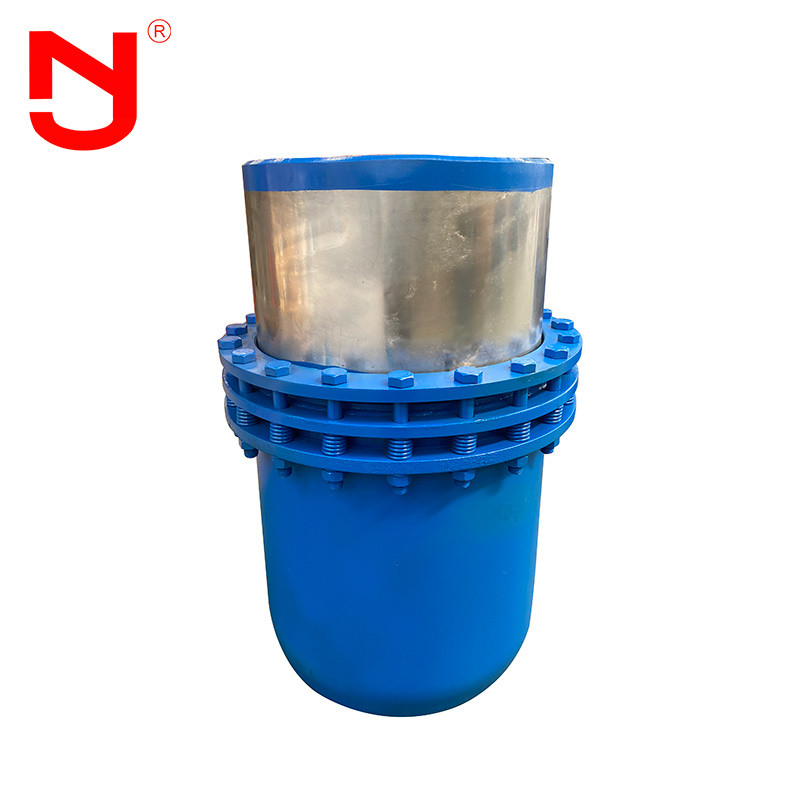

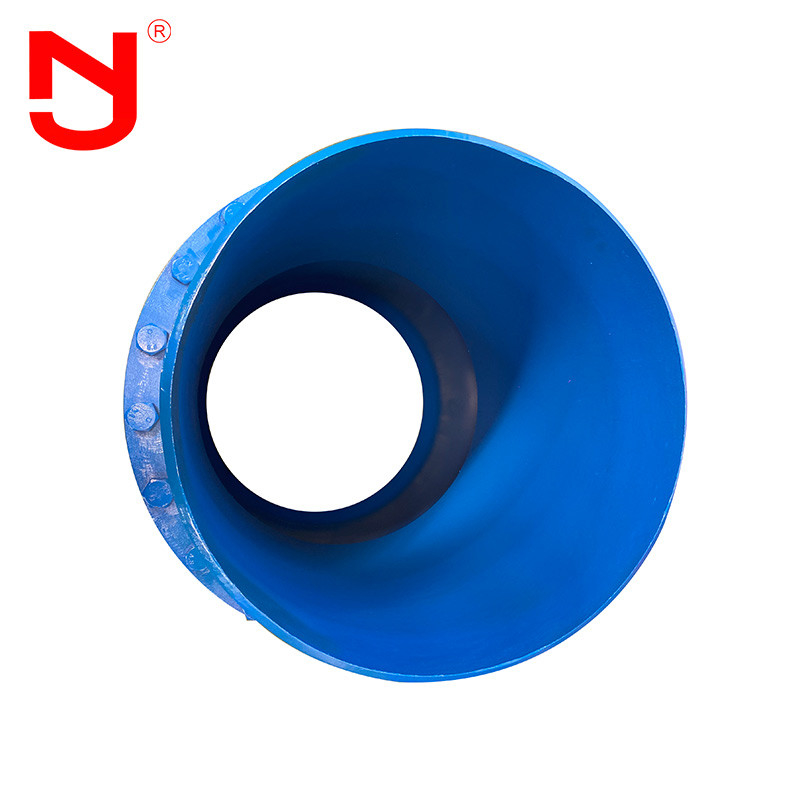

Bezobsługowe, elastyczne, obrotowe kompensatory kulkower
Jednym z kompensatorów jest bezobsługowy, jednokierunkowy, jednokierunkowy kompensator zakopany w ziemi.Jest szeroko stosowany w wielu gałęziach przemysłu ze względu na zalety długiej żywotności, dobrej odporności na korozję, braku wymagań dotyczących zawartości jonów chlorkowych, dwukierunkowej kompensacji i zwiększającej się kwoty kompensacji.
Wykonanie bezobsługowego elastycznego kompensatora obrotowego kulkowego
Ten produkt przyjmuje kompozytową strukturę uszczelniającą z uformowanego uszczelnienia i półstałego oleju uszczelniającego, który ma zalety dobrej wydajności uszczelniania, odporności na wysoką temperaturę, odporności na korozję i zatykania pod ciśnieniem i może zapewnić długotrwałą stabilną pracę rurociągu.
Bezobsługowy, elastyczny, kulkowy kompensator obrotowyStruktura
Dane technicznebezobsługowy, elastyczny, kulkowy kompensator obrotowy
|
Nominalny Średnica |
Odszkodowanie Pojedynczy sposób
|
Rura przyłączeniowa Średnica zewnętrzna |
Maksymalny Zewnętrzny Średnica |
Długość
L |
Pojedynczy sposób Tarcie KN |
| mm | mm | mm | mm | mm | 1,6Mpa |
| 50 | 150 | 57 | 230 | 610 | 1,72 |
| 65 | 150 | 76 | 250 | 610 | 2,68 |
| 80 | 150 | 89 | 265 | 610 | 3,42 |
| 100 | 150 | 108 | 280 | 610 | 4,51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7,89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19,5 |
| 300 | 250 | 325 | 520 | 860 | 24,72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37,63 |
| 450 | 300 | 480 | 670 | 970 | 44,59 |
| 500 | 300 | 530 | 730 | 990 | 52,16 |
| 600 | 300 | 630 | 830 | 990 | 59,47 |
| 700 | 400 | 720 | 930 | 1280 | 65,12 |
| 800 | 400 | 820 | 1030 | 1280 | 78,37 |
| 900 | 400 | 920 | 1135 | 1280 | 96,53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133,5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147,21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Uwaga: dostawa kołnierzy zgodnie ze standardem GB / T 9119-2000, może również dostarczać zgodnie z innymi wymaganiami klientów.
Bezobsługowy, elastyczny, kulkowy kompensator obrotowykorzyść
1. Żywotność kompensatora jest długa, a trwałość zmęczeniowa odpowiada trwałości rurociągu.Po specjalnej obróbce powierzchnia ślizgowa ma dobrą odporność na korozję w solance i roztworze soli, a jej odporność na korozję jest ponad 50-krotnie większa niż w przypadku austenitycznej stali nierdzewnej.
2. Kompensator nie ma wymagań dotyczących zawartości jonów chlorkowych i jest szczególnie odpowiedni dla systemów o wysokiej zawartości jonów chlorkowych w medium lub otaczającym środowisku.
3. Kompensator tulejowy można podzielić na jednokierunkowe i dwukierunkowe struktury kompensacyjne.Cechą dwukierunkowej konstrukcji kompensacji jest to, że niezależnie od tego, gdzie medium wypływa, tuleje ślizgowe na obu końcach kompensatora zawsze przesuwają się swobodnie, aby zrealizować kompensację dwukierunkową i zwiększyć wielkość kompensacji.
Bezobsługowy, elastyczny, kulkowy kompensator obrotowyaplikacja
Kompensator nazywany jest kompensatorem rurowym i kompensatorem rurociągu, który jest urządzeniem kompensacyjnym rurociągu gorącego płynu, stosowanym głównie do wyposażenia pomocniczego rurociągu liniowego.Nadaje się do gorącej wody, pary, tłuszczu i innych mediów.Poprzez ruch ślizgowy tulei ślizgowej można uzyskać kompensację rozszerzalności cieplnej.
