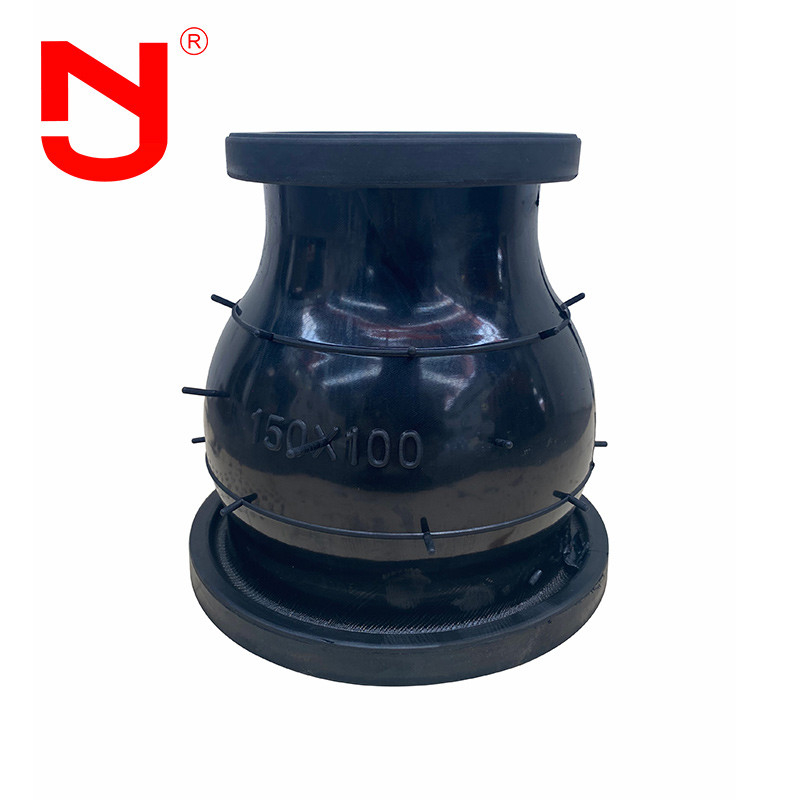

Zmniejszone połączenie gumoweOdporność na temperaturęZłącze gumowe z reduktorem koncentrycznym
Złącze gumowe reduktorów koncentrycznychjest specjalnym typem armatury rurowej zaprojektowanej w celu zapewnienia płynnego przejścia między rurami o różnej średnicy przy zachowaniu wysokiej odporności na temperaturę i elastyczności.To wyjątkowe urządzenie łączy w sobie trwałość reduktorów koncentrycznych z elastycznością i odpornością na temperaturę gumowego złącza, tworząc wszechstronne i niezawodne rozwiązanie dla różnych zastosowań przemysłowych i hydraulicznych.
Charakterystyka gumowego złącza redukcyjnego koncentrycznego
1Niewielki rozmiar, lekka waga, elastyczność, wygodna instalacja i konserwacja
2Zmniejsza transmisję hałasu konstrukcyjnego i ma silną odporność na wstrząsy.
3Posiada zdolność przemieszczania poziomego, przemieszczania osiowego i przemieszczania kątowego oraz charakterystykę odbudowy flans i nierównoległości.
4. zapobiegają korozji ścian wewnętrznych koncentrycznych łączy redukcyjnych z gumy w wysokotemperaturowych, kwasoodpornych i olejoodpornych rurociągach oraz wydłużają ich żywotność.
Specyfikacja gumowego złącza redukcyjnego koncentrycznego
| specyfikacja | DN50~300 | DN350~600 |
| Ciśnienie robocze (MPa) | 0.25 ~ 1.6 | |
| Ciśnienie wybuchowe (MPa) | ≤ 4.8 | |
| Próżnia (KPa) | 53.3 ((400) | 44.9 ((350) |
| Temperatura (°C) | -20~+115 ((w przypadku warunków specjalnych -30~+250) | |
| Stosowane medium | Powietrze, ciśnione powietrze, woda, woda morska, gorąca woda, olej, kwas bazowy itp. | |
Dane techniczne gumowego złącza redukcyjnego koncentrycznego
| Główne dane dotyczące gumowego złącza redukcyjnego koncentrycznego | |||||
| DN (duże) × DN (małe) | Długość | Osiowe przemieszczenie (rozszerzenie) |
Osiowe przemieszczenie - Nie, nie. |
Włókiennicze przemieszczenie |
Odchylenie kąt |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50x40 | 180 | 15 | 18 | 45 | 35° |
| 65 x 32 | 180 | 15 | 18 | 45 | 35° |
| 65 x 40 | 180 | 15 | 18 | 45 | 35° |
| 65 x 50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80 x 65 | 180 | 20 | 30 | 45 | 35° |
| 100x40 | 220 | 20 | 30 | 45 | 35° |
| 100x50 | 180 | 20 | 30 | 45 | 35° |
| 100 x 65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125x50 | 220 | 22 | 30 | 45 | 35° |
| 125 x 65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125 x 100 | 200 | 22 | 30 | 45 | 35° |
| 150 x 50 | 240 | 22 | 30 | 45 | 35° |
| 150 x 65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150 x 100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200 x 100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200 x 150 | 200 | 25 | 35 | 40 | 30° |
| 250 x 100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250 x 150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300 x 150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
Szczegóły dotyczące gumowych złączy reduktorów koncentrycznych
Czy wiesz, jak jest wysokiej jakościłącznik gumowy reduktor koncentrycznyZobaczmy z JINGNING.
Wszystkie łącza gumowe reduktorów koncentrycznych są zgodne z normami międzynarodowymi, takimi jak GB, ISO, DIN, ANSI, BS, JIS, a także ze specjalnymi wymaganiami klientów.
Złącze gumowe reduktorów koncentrycznych zalety
1Cena złącza jest cena ex-factory.
2.17 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie
3Ścisła kontrola jakości, a jakość znacznie przekracza standardy branżowe
4. personalizacja bazy formy i OEM różnych specyfikacji
5. Zapewnij bezpłatne próbki gumowych stawów
Złącza gumowe reduktorów koncentrycznychWykorzystanie
Złącze gumowe z reduktorem koncentrycznym jest szeroko stosowane w rurach ogrzewania wody i wentylacji, w rurach wodociągowych i kanalizacyjnych oraz w rurach wodociągowych, rurach zamrażających, rurach antykorozyjnych Huagong,Rury przeciwpożarowe i kompresorowe w różnych konstrukcjach, górnictwa, przemysłu chemicznego, ropy naftowej i innych.Złącza gumowe reduktorów koncentrycznychsą stosowane w laboratoriach, instytucjach badawczych, na statkach, na statkach i innych obiektach do ochrony i kontroli izolacji wibracyjnej,redukcja hałasu i kompensowanie przemieszczania w inżynierii rurociągów.
Częste pytania
P1: Czy cpołączenie gumowe z reduktorem centralnymbyć oznaczone logo na zamówienie?
A1: Tak, może być oznaczony Twoim logo.
P1: Czy możesz dostarczyć rysunkipołączenie gumowe z reduktorem centralnym?
A1: Tak, możemy dostarczyć rysunki. Proszę skontaktować się z nami, aby uzyskać rysunekpołączenie gumowe z reduktorem centralnym.
P1: Jakie certyfikaty cpołączenie gumowe z reduktorem centralnymCzy możecie zaopatrzyć?
A1: Możemy dostarczyć certyfikat CE, ISO.
Czy możemy dostać próbkę cpołączenie gumowe z reduktorem centralnym?
A1: Tak, możemy dostarczyć próbki, abyście mogli sprawdzić jakość naszych produktów.Złącze gumowe z reduktorem centralnym.
