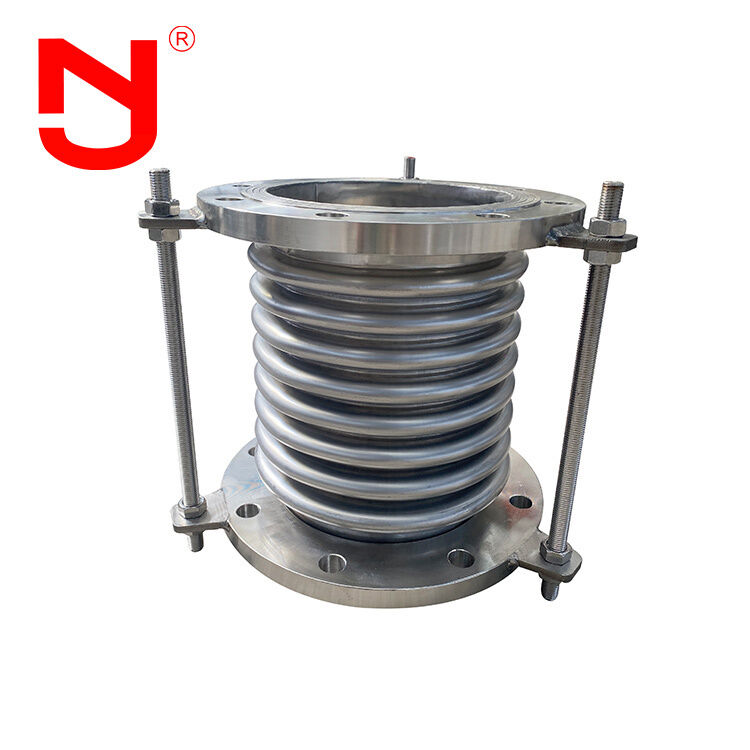

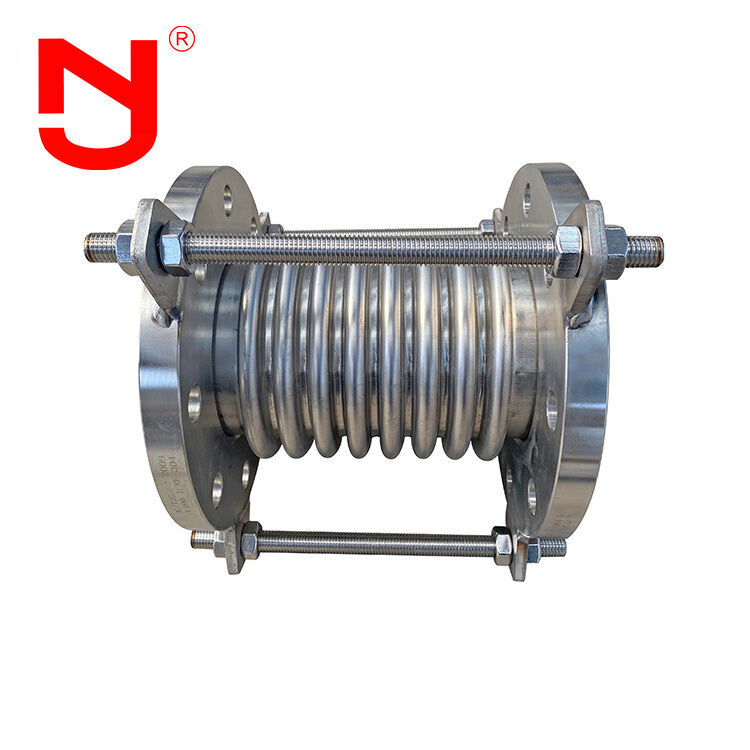

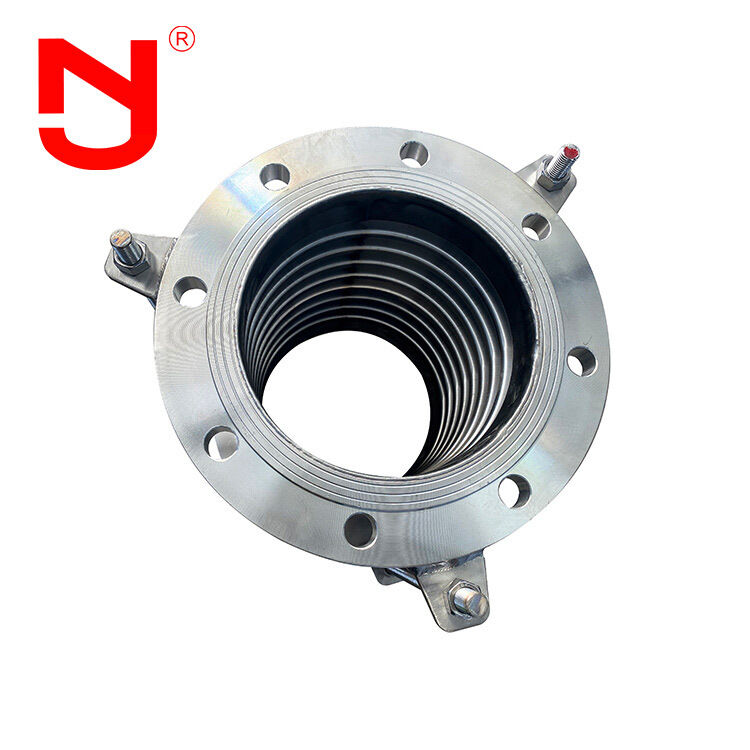

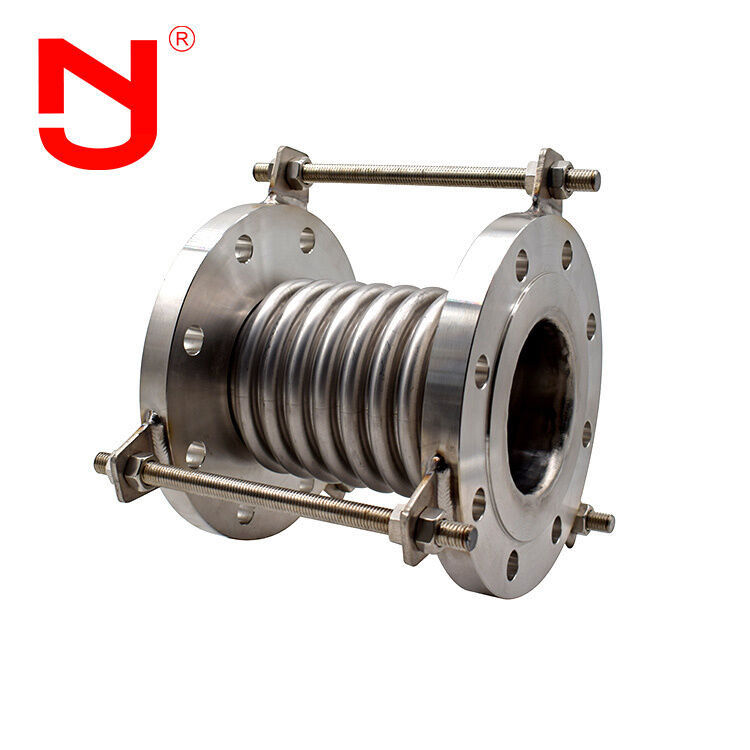

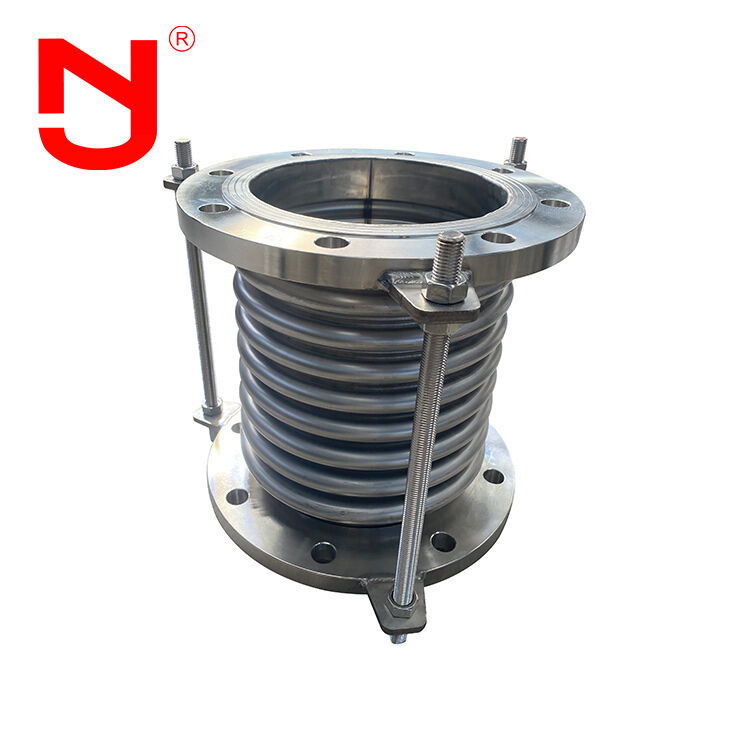

Bellows Design Bellow Compensator Flexible Expansion Joint For Industrial Pipeline (Flexibilny połączenie rozszerzające dla rurociągów przemysłowych)
Kompenzator ten jest elastycznym połączeniem rozszerzającym, zaprojektowanym w celu absorpcji ruchów osiowych, bocznych i kątowych w systemach rur przemysłowych.Jego precyzyjnie ukształtowane miotacze ze stali nierdzewnej zapewniają doskonałą elastyczność, redukcja drgań i kompensacja rozszerzenia termicznego, zapewniając stabilną pracę i zapobiegając deformacji lub wyciekom rurociągu.jest szeroko stosowany w oczyszczaniu wody, zakłady chemiczne, produkcja energii, HVAC i różne zastosowania przemysłowe wymagające skutecznej i długotrwałej ochrony rurociągów.
Wykonanie projektu Bellows
Głównym elastycznym elementem elastycznego złącza rozszerzającego są miotacze ze stali nierdzewnej.skrzyżowe i kątowe.
- Absorbuje deformacje termiczne osiowe, poprzeczne i kątowe rurociągu
- Zmniejsza wpływ wibracji sprzętu na rurociąg
- Wchłania deformację rurociągu spowodowaną trzęsieniem ziemi i osuszeniem ziemi
Parametry techniczne
| Średnica (mm) |
Poziom ciśnienia (Mpa) |
Dostępna powierzchnia obłoków (cm2) |
Maksymalny rozmiar średnicy zewnętrznej (mm) |
Długość w mm |
| 32 | 20/26 | 18/63 | 15/98 | 16 |
| 40 | 20/24 | 18/89 | 15/98 | 23 |
| 50 | 20/70 | 18/70 | 15/106 | 37 |
| 65 | 26/44 | 22/55 | 15/138 | 55 |
| 80 | 34/33 | 28/41 | 19/68 | 81 |
| 100 | 40/75 | 35/93 | 25/54 | 121 |
| 125 | 38/59 | 34/74 | 29/117 | 180 |
| 150 | 40/62 | 34/78 | 29/92 | 257 |
| 200 | 59/52 | 53/58 | 46/65 | 479 |
| 250 | 87/35 | 79/39 | 48/78 | 769 |
| 300 | 87/37 | 79/41 | 71/47 | 1105 |
| 350 | 87/44 | 79/48 | 71/45 | 1307 |
| 400 | 87/43 | 79/47 | 71/47 | 1611 |
| 450 | 87/37 | 79/41 | 47/75 | 1972 |
| 500 | 87/68 | 79/75 | 71/45 | 2445 |
| 600 | 87/85 | 79/94 | 71/82 | 3534 |
| 700 | 87/77 | 79/85 | 71/103 | 4717 |
| 800 | 102/102 | 94/112 | 71/95 | 5822 |
| 900 | 102/97 | 94/107 | 80/123 | 7620 |
| 1000 | 102/105 | 94/106 | 82/117 | 9043 |
Proces produkcji
Elastyczne złącza rozszerzające mogą być przetwarzane na różne typy w zależności od różnych potrzeb:
- Materiały nadwozia kompensacji: stal nierdzewna 304, 316L
- Materiały obudowy: stal węglowa Q235, stal nierdzewna 304, 316L
Jingning posiada ponad 17-letnie doświadczenie projektowe w produkcji elastycznych złączy rozszerzających, złączy rozszerzających z gumy, złączy miotaczy metalowych i innych urządzeń przemysłowych do rur.Nasze produkty spełniają międzynarodowe standardy, w tym GB, ISO, DIN, ANSI, BS, JIS i może spełniać specjalne wymagania klientów.
Zalety produktu
- Konkurencyjne ceny fabryczne
- 17 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie
- Ścisła kontrola jakości przekraczająca standardy branżowe
- Dostępne specyfikacje niestandardowe i usługi OEM
- Dostępne bezpłatne próbki
- Duży zapas gotowy do natychmiastowej wysyłki
Wnioski
Złącza rozszerzające Bellows kompensują deformacje różnicowe temperatury i inne ruchy rurociągu, zapobiegają drgań, zmniejszają siłę napędową na sprzęt i dostosowują się do nierównomiernego osadzania.Są one szeroko stosowane w:
- Przetwarzanie chemiczne
- Rafinacja ropy naftowej
- Produkcja energii
- Przemysł lekki
- Zastosowania jądrowe
- Metallurgia
- Maszyny
- Urządzenia
- Wykorzystanie na morzu
- Powietrzno-kosmiczne
Częste pytania
Czy projekt Bellows może być oznaczony logo?
Tak, świadczymy usługi OEM i ODM, w tym oznakowanie logo na zamówienie.
Ile to długość twarzy do twarzy w Bellows Design?
Standardowe długości obejmują L130, L152, L203, a na żądanie dostępne są długie.
Możesz dostarczyć rysunki Bellows Design?
Tak, na żądanie dostarczamy szczegółowe rysunki produktu.
Jakie może pan dostarczyć?
Zapewniamy certyfikaty CE i ISO dla naszych produktów.
Możemy dostać próbkę?
Tak, dostarczamy próbki do testowania jakości.
