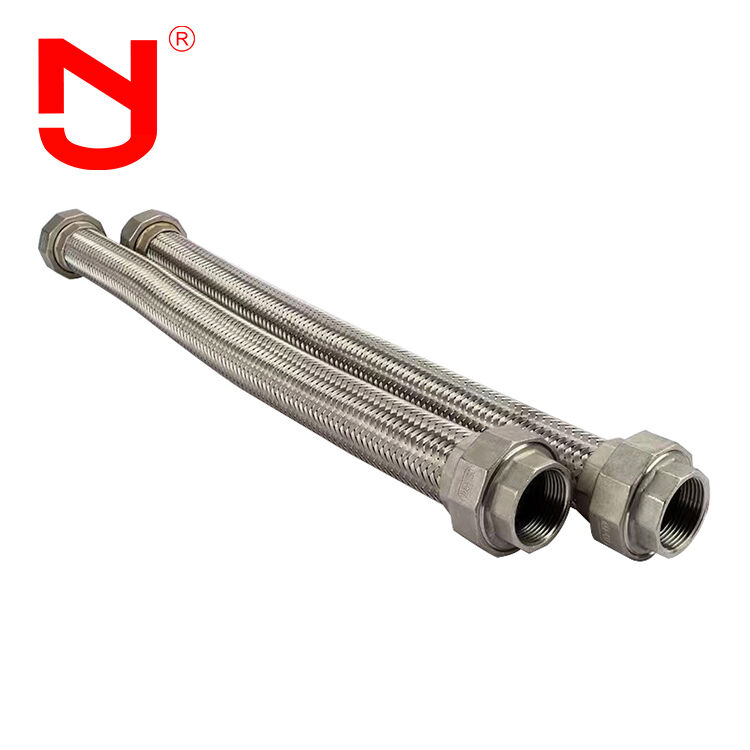

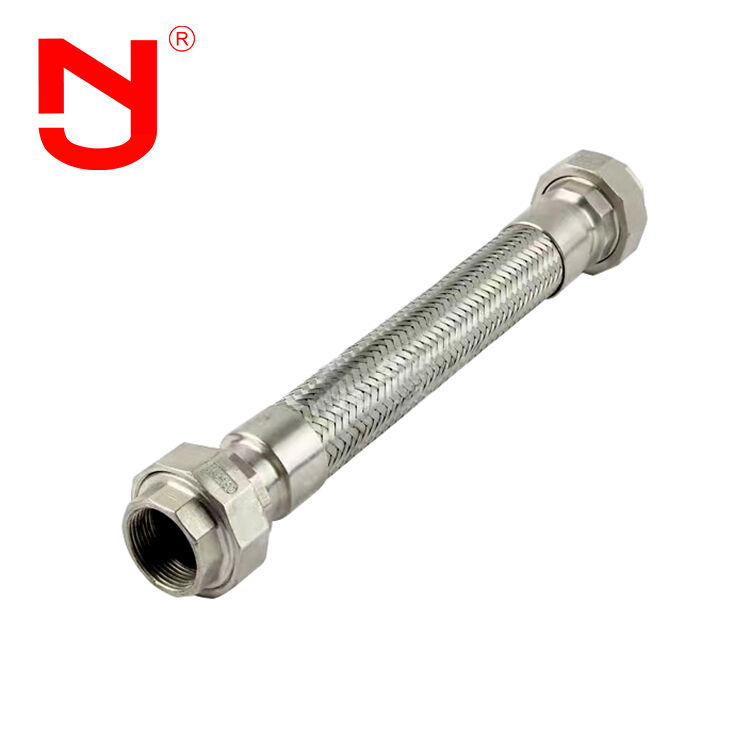

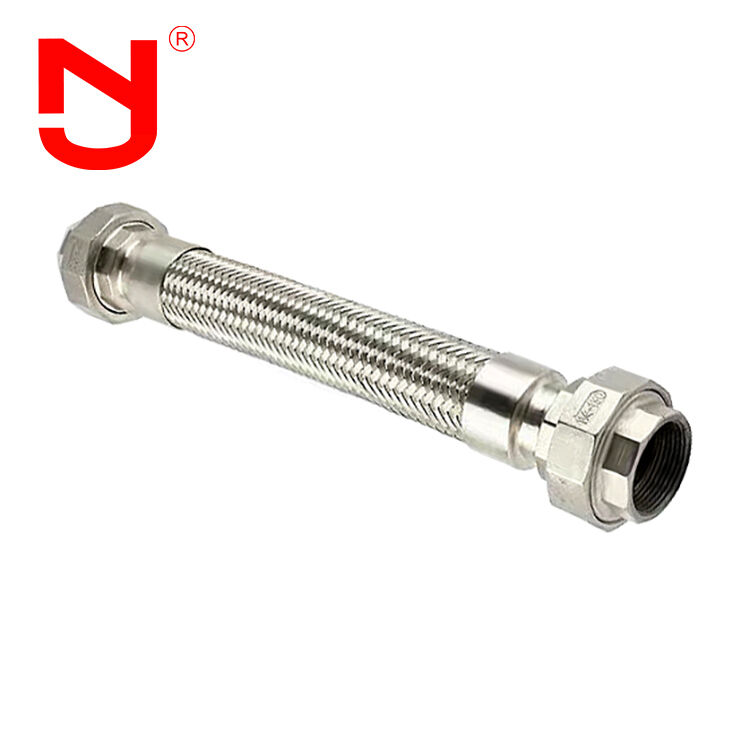

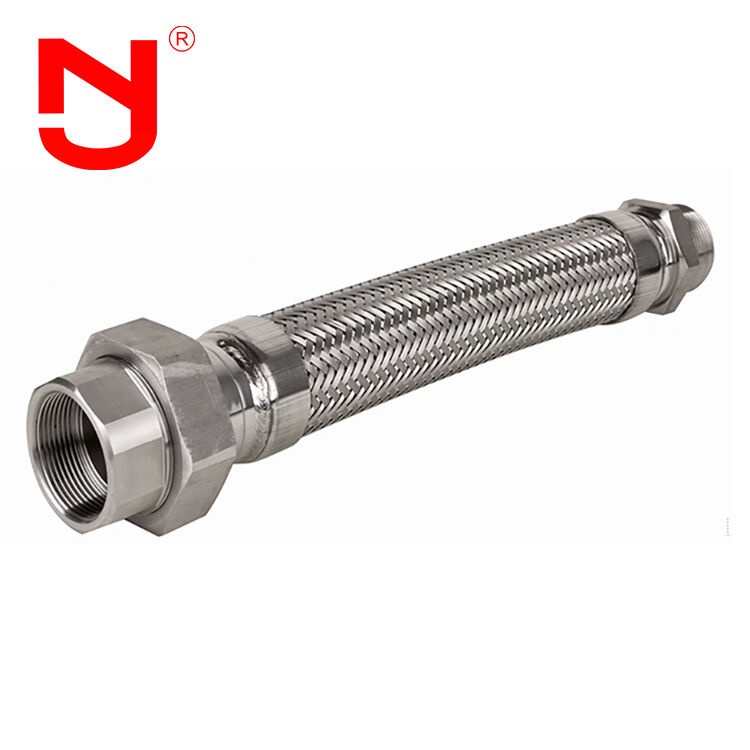

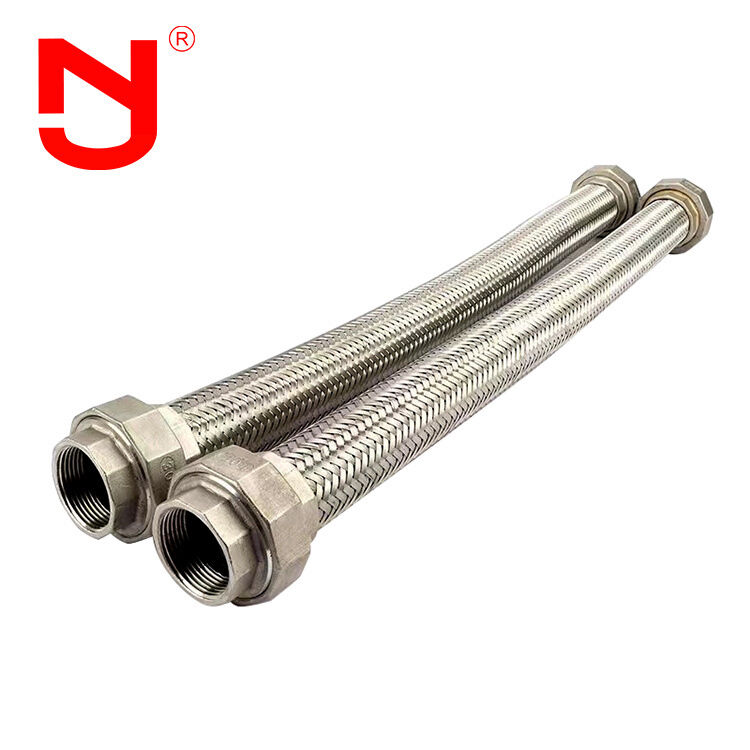

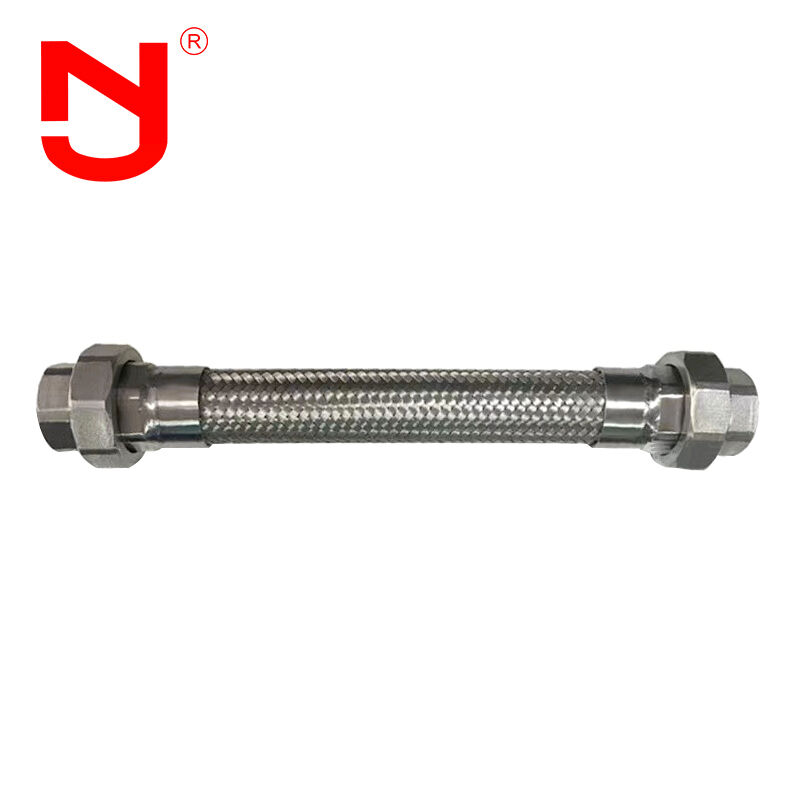

Wąż metalowy pleciony elastyczny typu złącze śrubunkowe
Wąż pleciony elastyczny typu złącze śrubunkowe to elastyczny zespół węża zaprojektowany ze złączami końcowymi typu śrubunkowego, które umożliwiają łatwą instalację, demontaż i konserwację bez skręcania węża. Składa się z wewnętrznej elastycznej rury wzmocnionej zewnętrzną warstwą plecioną, zwykle wykonaną ze stali nierdzewnej, w celu zapewnienia wytrzymałości, odporności na ciśnienie i trwałości. Ten typ węża jest powszechnie stosowany w systemach rurociągów w celu kompensacji wibracji, rozszerzalności cieplnej i niewielkich przesunięć, zapewniając jednocześnie bezpieczne i szczelne połączenie.
Charakterystyka wydajności
Głównym elementem elastycznym złącza kompensacyjnego jest mieszek ze stali nierdzewnej. Poprzez rozszerzanie i zginanie miechów, elastyczne złącze kompensacyjne kompensuje ruchy rurociągu w kierunkach osiowym, poprzecznym i kątowym. Elastyczne złącze kompensacyjne może pełnić następujące role:
- Absorbuje osiowe, poprzeczne i kątowe odkształcenia termiczne rurociągu
- Może pochłaniać wibracje urządzeń i zmniejszać wpływ wibracji urządzeń na rurociąg
- Może pochłaniać odkształcenia rurociągu spowodowane trzęsieniem ziemi i osiadaniem gruntu
Parametry techniczne
Specyfikacje węża metalowego
| Średnica (mm) |
Klasa ciśnienia (Mpa) |
Dostępna powierzchnia miechów (c㎡) |
Maksymalny rozmiar średnicy zewnętrznej (mm) |
Długość (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proces produkcji
Odkryj, jak JINGNING produkuje wysokiej jakości węże plecione elastyczne typu złącze śrubunkowe. Nasze węże mogą być przetwarzane na różne typy zgodnie ze specyficznymi wymaganiami:
- Materiały korpusu miechów: stal nierdzewna 304, 316L
- Materiały kołnierzy: stal węglowa Q235, stal nierdzewna 304, 316L
Z ponad 17-letnim doświadczeniem w projektowaniu i produkcji elastycznych złączy kompensacyjnych, gumowych złączy kompensacyjnych, metalowych złączy miechowych, złączy demontażowych i innych przemysłowych elementów rurowych, nasze produkty spełniają międzynarodowe standardy, w tym GB, ISO, DIN, ANSI, BS, JIS i wymagania niestandardowe.
Zalety produktu
- Konkurencyjne ceny fabryczne
- 17 lat doświadczenia w produkcji z 5-letnim doświadczeniem w eksporcie
- Ścisła kontrola jakości przekraczająca standardy branżowe
- Dostępne specyfikacje niestandardowe i usługi OEM
- Bezpłatne próbki na życzenie
- Duży zapas dla szybkiej dostawy
Zastosowania
Ze względu na swoją elastyczność, złącza rurowe mogą kompensować odkształcenia temperaturowe i inne ruchy między urządzeniami i rurociągami, zapobiegać wibracjom, zmniejszać nacisk rurociągu na urządzenia i kompensować nierówne osiadanie fundamentów zbiorników. Elastyczne złącza kompensacyjne są szeroko stosowane w przemyśle chemicznym, rafinacji ropy naftowej, wytwarzaniu energii, przemyśle lekkim, energetyce jądrowej, metalurgii, maszynach, oprzyrządowaniu, przemyśle stoczniowym, lotnictwie i innych sektorach przemysłu. Wraz ze wzrostem zastosowania rurociągów energetycznych i cieplnych w sektorze przemysłowym i cywilnym, popyt na złącza rurowe stale rośnie.
Często zadawane pytania
P1: Czy wąż pleciony elastyczny typu złącze śrubunkowe może być oznaczony spersonalizowanym logo?
O1: Tak, może być oznaczony Twoim logo. Zapewniamy kompleksowe usługi OEM i ODM.
P2: Jaka jest długość czoło do czoła złącza rurowego metalowego plecionego typu złącze śrubunkowe?
O2: Standardowe długości czoło do czoła obejmują L130, L152, L203. Akceptujemy również długości niestandardowe zgodnie z Twoimi specyficznymi wymaganiami.
P3: Czy możesz dostarczyć rysunki węża plecionego elastycznego typu złącze śrubunkowe?
O3: Tak, dostarczamy szczegółowe rysunki techniczne. Skontaktuj się z nami, aby otrzymać rysunki złącza rurowego.
P4: Jakie certyfikaty węża plecionego elastycznego typu złącze śrubunkowe możesz dostarczyć?
O4: Zapewniamy certyfikaty CE i ISO, aby zapewnić jakość i zgodność produktu.
