Włókna metalowe elastyczne z przędzą

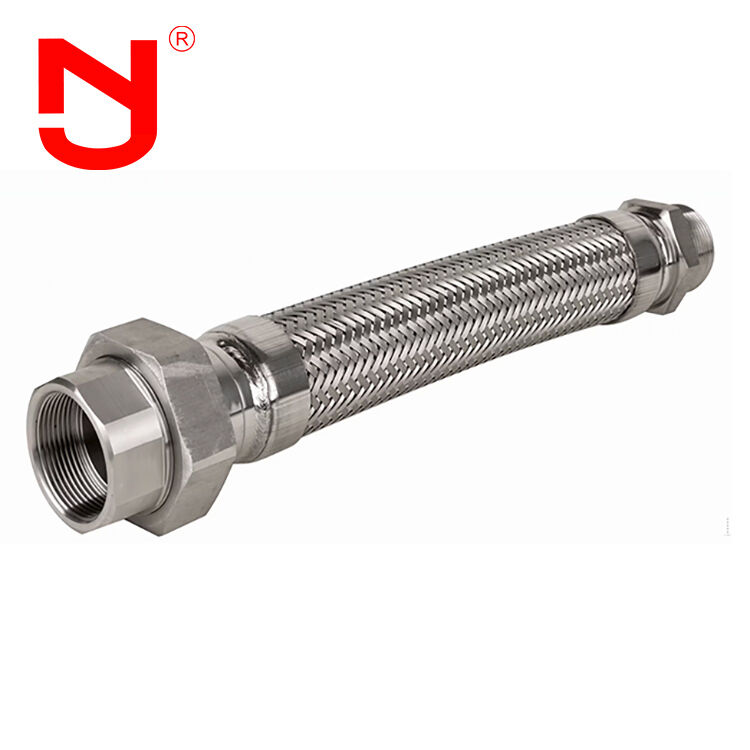

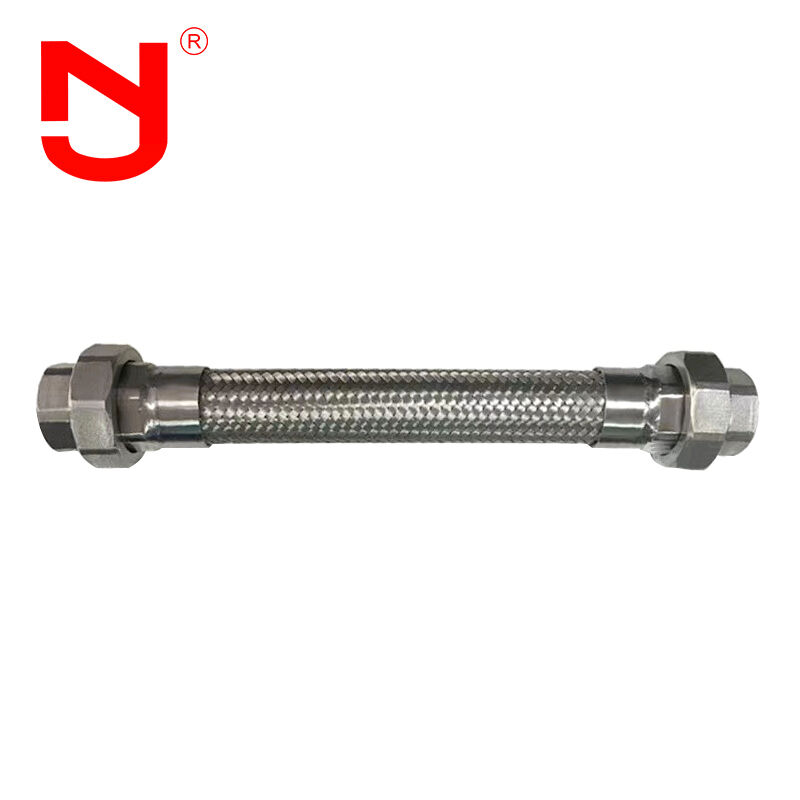

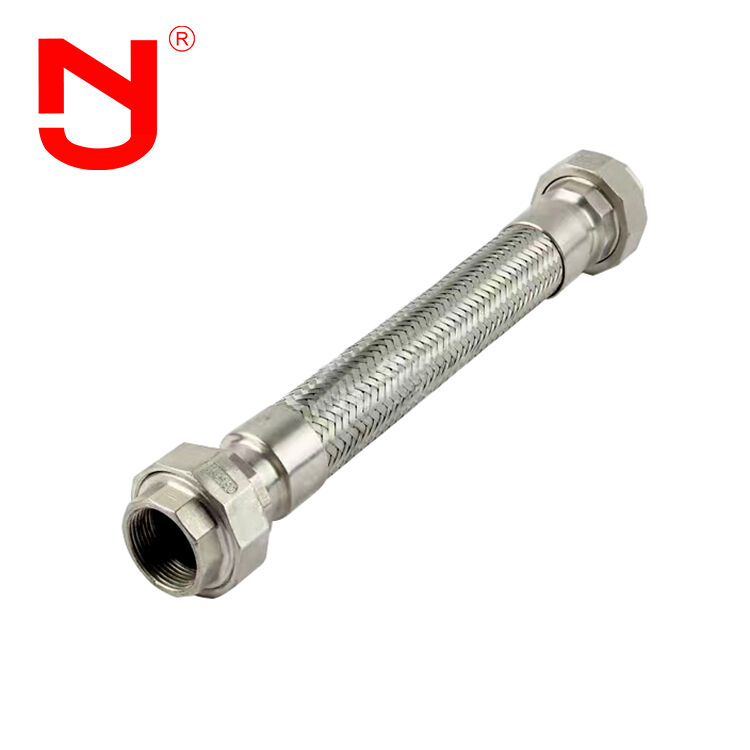

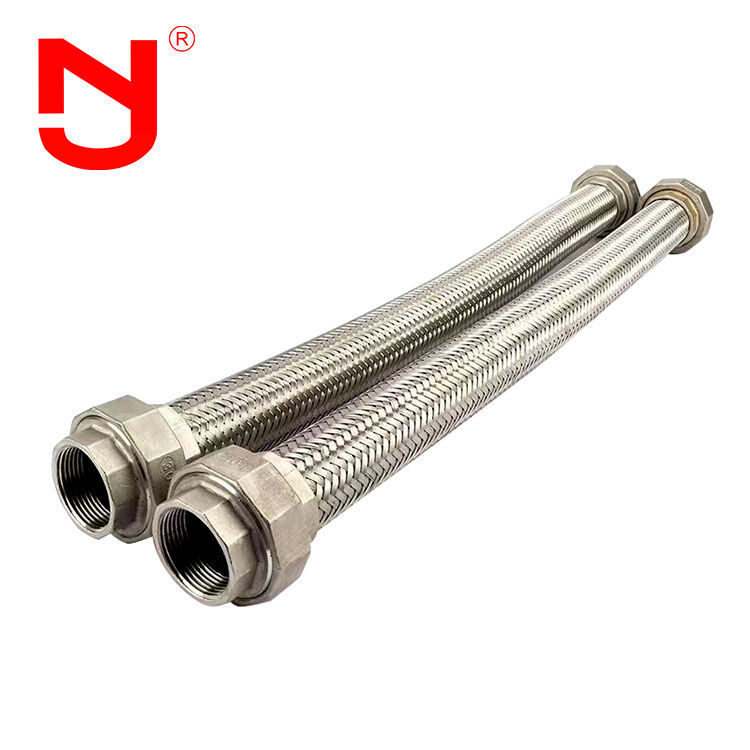

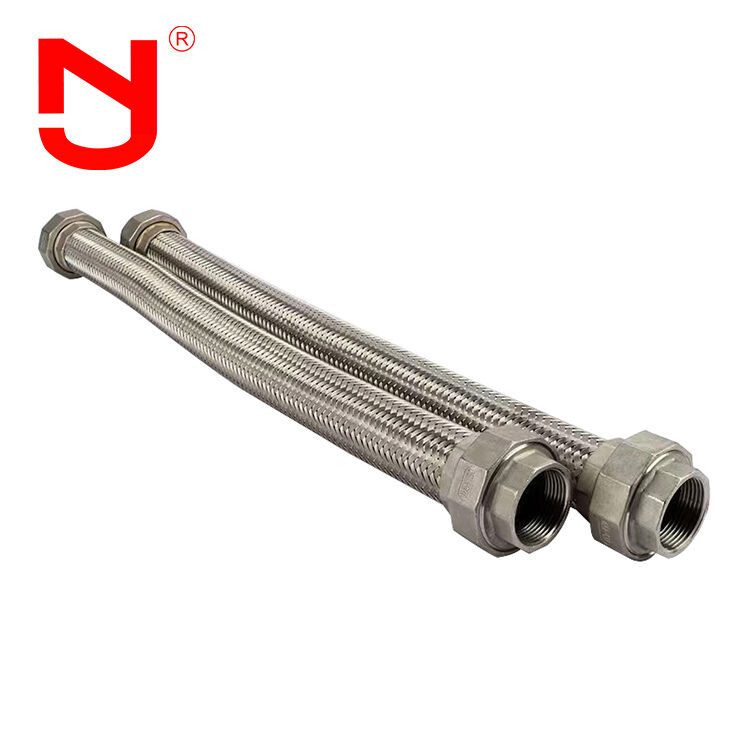

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsSą one zaprojektowane tak, aby pomieścić wibracje, rozszerzenie termiczne i niewielkie nieprawidłowe ustawienie w systemach rurociągowych, zapewniając jednocześnie zdolność wysokiego ciśnienia, odporność na korozję i bezpieczne,połączenia szczelnie szczelne do zastosowań przemysłowych w zakresie płynów i gazów.
Charakterystyka działania
Głównym elastycznym elementem elastycznego złącza rozszerzającego są miotacze ze stali nierdzewnej.skrzyżowe i kątowe.
- Wchłania deformacje termiczne osiowe, poprzeczne i kątowe rurociągów
- Zmniejsza wpływ wibracji sprzętu na systemy rurociągów
- Kompensacje za deformacje rurociągów spowodowane aktywnością sejsmiczną i osadami w ziemi
Specyfikacje techniczne
Główne dane o metalowych węzłach
| Średnica (mm) |
Poziom ciśnienia (Mpa) |
Dostępna powierzchnia obłoków (cm2) |
Maksymalny rozmiar średnicy zewnętrznej (mm) |
Długość w mm |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proces produkcji
Połączenia elastyczne rurowe typu unijnego Stal nierdzewna może być przetwarzana na różne typy zgodnie ze specyficznymi wymaganiami zastosowania.
Specyfikacje materiału
- Korpus podłogi: stal nierdzewna 304, 316L
- Materiały obudowy: stal węglowa Q235, stal nierdzewna 304, 316L
Jingning posiada ponad 17 lat doświadczenia w projektowaniu elastycznych złączy rozszerzających, guminowych złączy rozszerzających, złączy miotających, złączy demontażowych i innych urządzeń przemysłowych.Nasze elastyczne złącza rozszerzające spełniają międzynarodowe standardy, w tym GB, ISO, DIN, ANSI, BS, JIS, a także wymagania dostosowane.
Zalety produktu
- Konkurencyjne ceny fabryczne
- 17 lat doświadczenia w produkcji, 5 lat doświadczenia w eksporcie
- Ścisła kontrola jakości przekraczająca standardy branżowe
- Specyfikacje podstawy formy na zamówienie i usługi OEM
- Dostępne bezpłatne próbki produktu
- Szeroki zapas w celu szybkiej dostawy
Wnioski
Ze względu na swoją elastyczność, złącza rurowe kompensują deformacje temperatury i inne ruchy pomiędzy sprzętem a rurociągami, zapobiegają transmisji wibracji,zmniejszenie siły napędowej rurociągu na sprzętElastyczne połączenia rozszerzające są szeroko stosowane w wielu gałęziach przemysłu, w tym przetwórstwie chemicznym, rafinacji ropy naftowej, wytwarzaniu energii, przemysłu lekkiego,zastosowań jądrowych, metalurgii, maszyn, przyrządów, sektora morskiego i lotniczego.
Częste pytania
P1: Czy łączniki rurowe elastyczne typu unijnego ze stali nierdzewnej mogą być oznakowane indywidualnym logo?
A1: Tak, mogą być oznaczone Twoim logo.
P2: Jaka jest długość twarzy do twarzy łączników rurowych elastycznych typu Union ze stali nierdzewnej?
A2: Standardowe długości twarzy do twarzy obejmują L130, L152, L203.
P3: Czy można dostarczyć rysunki łączników rurowych elastycznych typu unijnego ze stali nierdzewnej?
A3: Tak, dostarczamy szczegółowe rysunki techniczne.
P4: Jakie certyfikaty łączników rurowych elastycznych typu unijnego ze stali nierdzewnej możecie dostarczyć?
A4: Dostarczamy certyfikaty CE i ISO dla naszych produktów.
