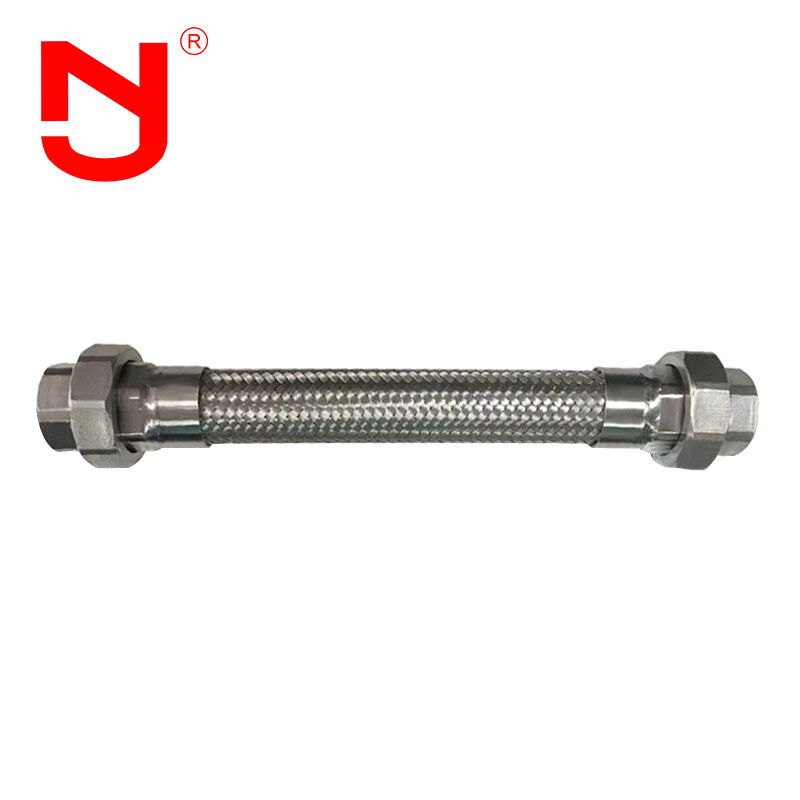

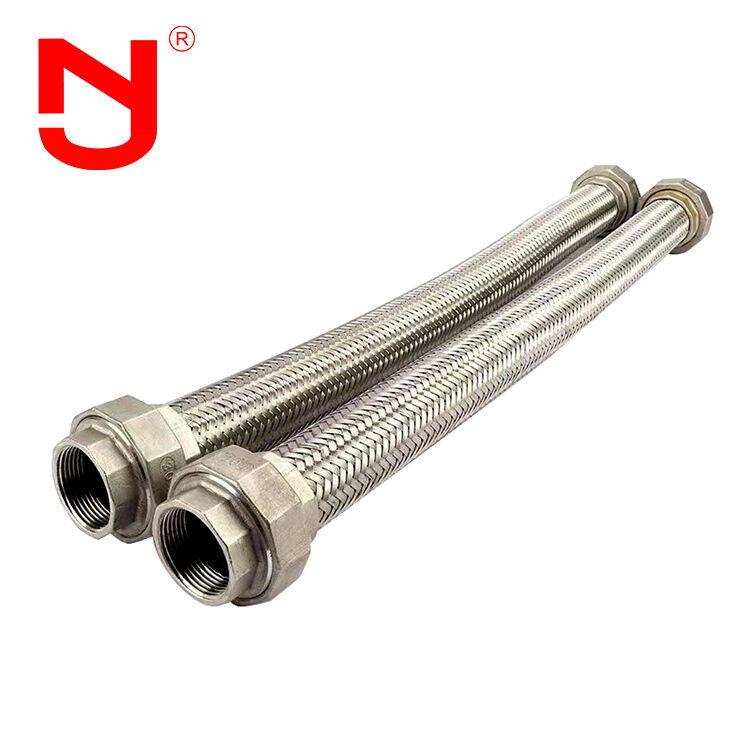

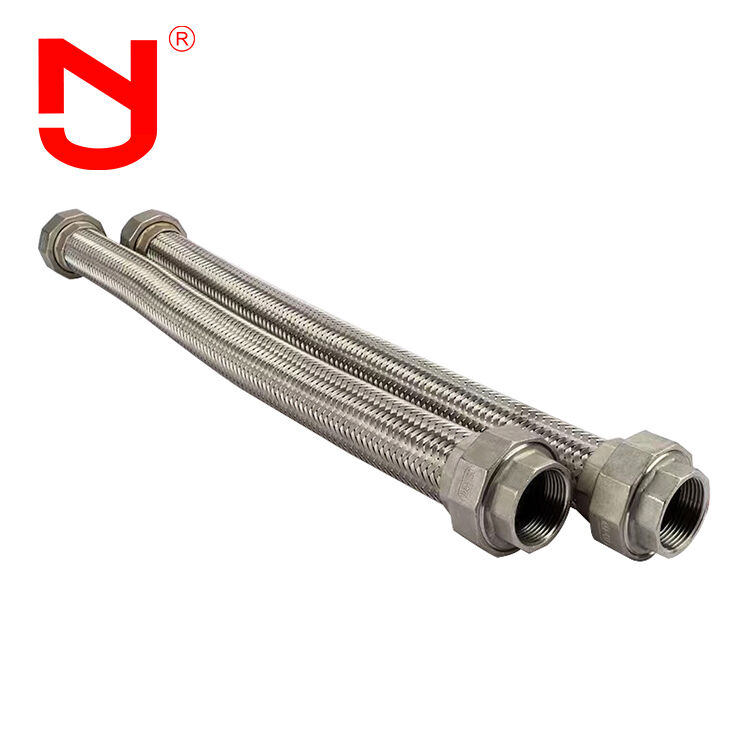

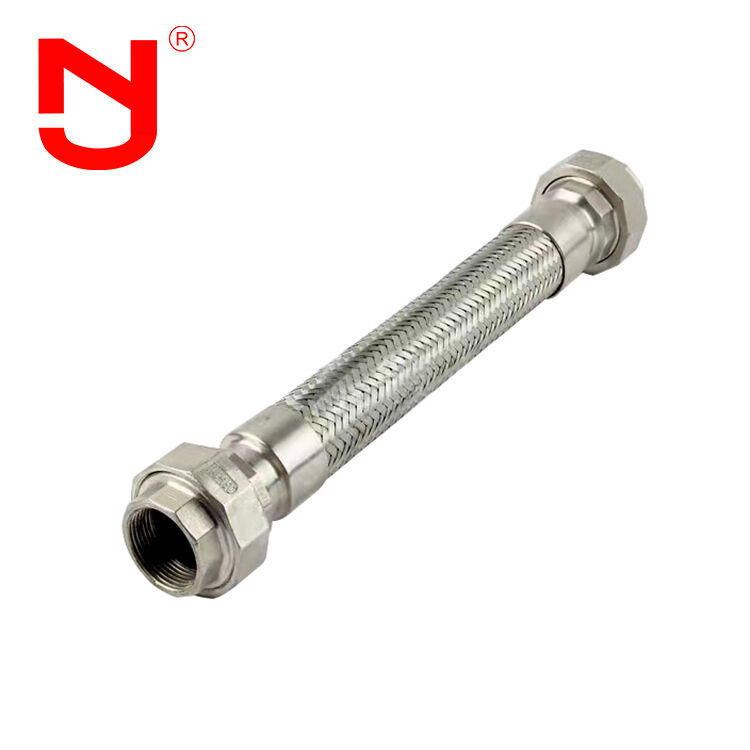

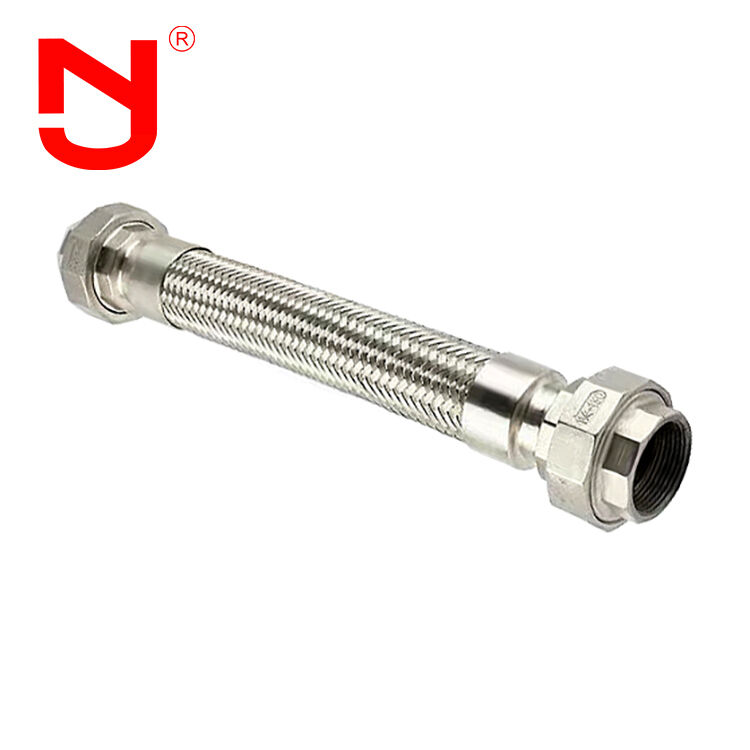

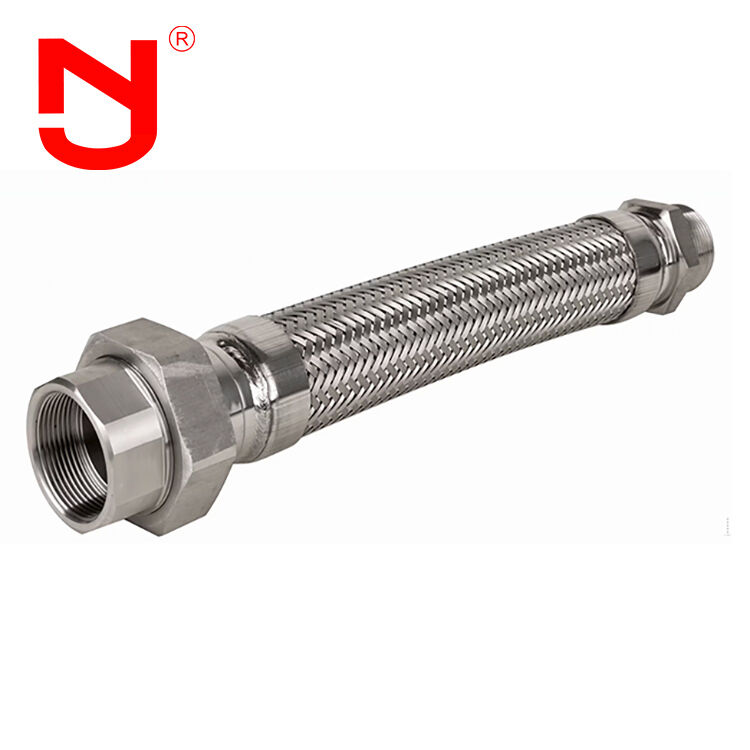

Elastyczny wąż metalowy w oplocie ze stali nierdzewnej. Wąż elastyczny do gazu typu Union
Wąż elastyczny do gazu typu Union to elastyczny wąż przyłączeniowy do gazu wyposażony w końcówki typu złącze, które umożliwiają łatwy montaż i demontaż bez obracania węża. Został zaprojektowany do bezpiecznego przesyłu gazu, kompensując wibracje, rozszerzalność cieplną i niewielkie niewspółosiowość w systemach rurociągów gazowych, zapewniając bezpieczne, szczelne i trwałe połączenie w zastosowaniach gazowych w budynkach mieszkalnych, komercyjnych i przemysłowych.
Charakterystyka wydajności
Głównym elementem elastycznym kompensatora elastycznego jest mieszek ze stali nierdzewnej. Poprzez rozszerzanie i zginanie mieszka, elastyczne złącze kompensacyjne kompensuje ruch rurociągu w kierunku osiowym, poprzecznym i kątowym. Elastyczny dylatator może pełnić następujące role:
- Absorbuje osiowe, poprzeczne i kątowe odkształcenia termiczne rurociągów
- Zmniejsza wpływ wibracji sprzętu na systemy rurociągów
- Kompensuje odkształcenia rurociągu spowodowane aktywnością sejsmiczną i osiadaniem gruntu
Specyfikacje techniczne
Główne dane węża metalowego:
| Średnica (mm) |
Stopień ciśnienia (Mpa) |
Dostępna powierzchnia mieszka (c㎡) |
Maksymalny rozmiar średnicy zewnętrznej (mm) |
Długość (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Proces produkcyjny
Wąż elastyczny do gazu typu Union może być przetwarzany na różne typy w zależności od różnych potrzeb:
- Materiały korpusu mieszków: stal nierdzewna 304, 316L
- Materiały kołnierzy: stal węglowa Q235, stal nierdzewna 304, 316L
Jingning ma ponad 17-letnie doświadczenie projektowe w produkcji elastycznych kompensatorów, gumowych kompensatorów, metalowych złączy mieszkowych, złączy do demontażu, rurociągów i innych przemysłowych złączek rurowych. Elastyczne złącze dylatacyjne spełnia międzynarodowe standardy, takie jak GB, ISO, DIN, ANSI, BS, JIS i specjalne wymagania klientów.
Zalety produktu
- Konkurencyjne ceny bezpośrednie w fabryce
- 17 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie
- Ścisła kontrola jakości przekraczająca standardy branżowe
- Niestandardowe specyfikacje baz form i usługi OEM
- Dostępne bezpłatne próbki produktów
- Duże zapasy umożliwiające szybką dostawę
Aplikacje
Dzięki swojej elastyczności elastyczne złącza rurowe mogą kompensować odkształcenia wynikające z różnicy temperatur lub inne odkształcenia pomiędzy urządzeniami i rurociągami, zapobiegać wibracjom, zmniejszać nacisk rurociągu na sprzęt i dostosowywać się do nierównomiernego osiadania fundamentów zbiornika. Elastyczne kompensatory są szeroko stosowane w przemyśle chemicznym, rafinacji ropy naftowej, energetyce, przemyśle lekkim, energetyce jądrowej, metalurgii, maszynach, oprzyrządowaniu, przemyśle stoczniowym, lotniczym i innych sektorach przemysłu. Wraz z szerokim zastosowaniem rurociągów energetycznych i ciepłowniczych w zastosowaniach przemysłowych i cywilnych wymagania dotyczące elastycznych złączy rurowych stale rosną.
Często zadawane pytania
P1: Czy elastyczny wąż gazowy typu Union może być oznaczony niestandardowym logo?
A1: Tak, można go oznaczyć Twoim logo. Świadczymy usługi OEM i ODM.
P2: Jaka jest długość węża elastycznego gazu typu Union?
A2: Długość twarzą w twarz może wynosić L130, L152, L203... Akceptujemy również długości niestandardowe zgodnie z Twoimi wymaganiami.
P3: Czy możesz dostarczyć rysunki elastycznego węża gazowego typu Union?
A3: Tak, zapewniamy szczegółowe rysunki. Skontaktuj się z nami, aby uzyskać rysunek złącza elastycznego rury.
P4: Jakie certyfikaty węża elastycznego gazu typu Union możesz dostarczyć?
A4: Zapewniamy certyfikaty CE i ISO.
