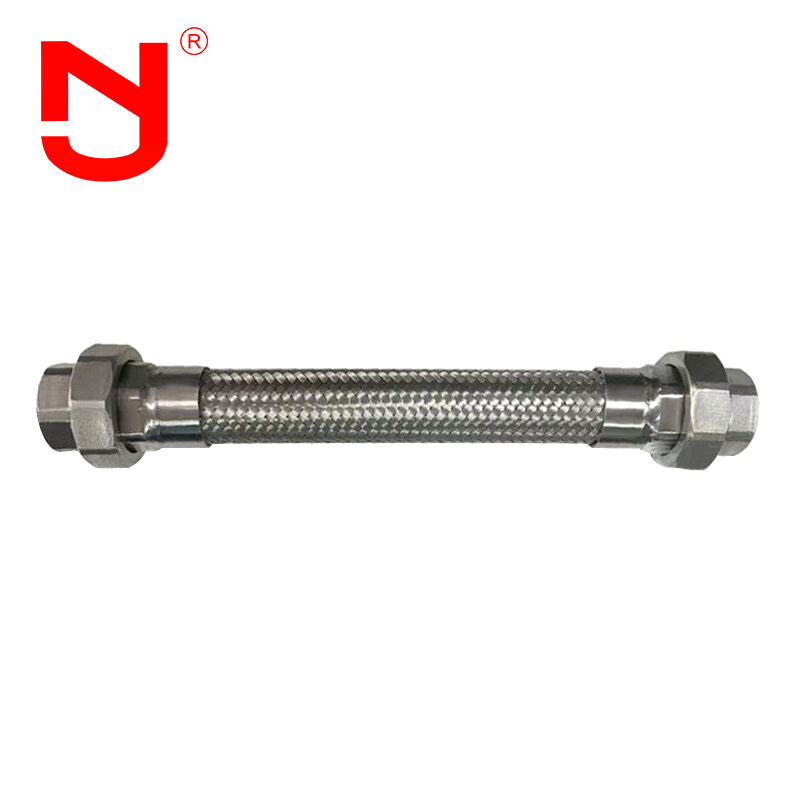

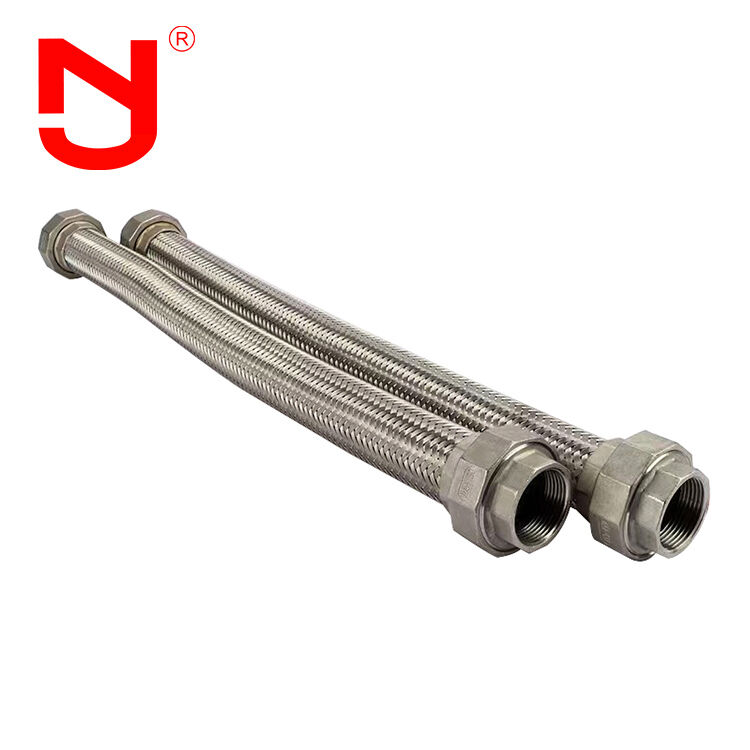

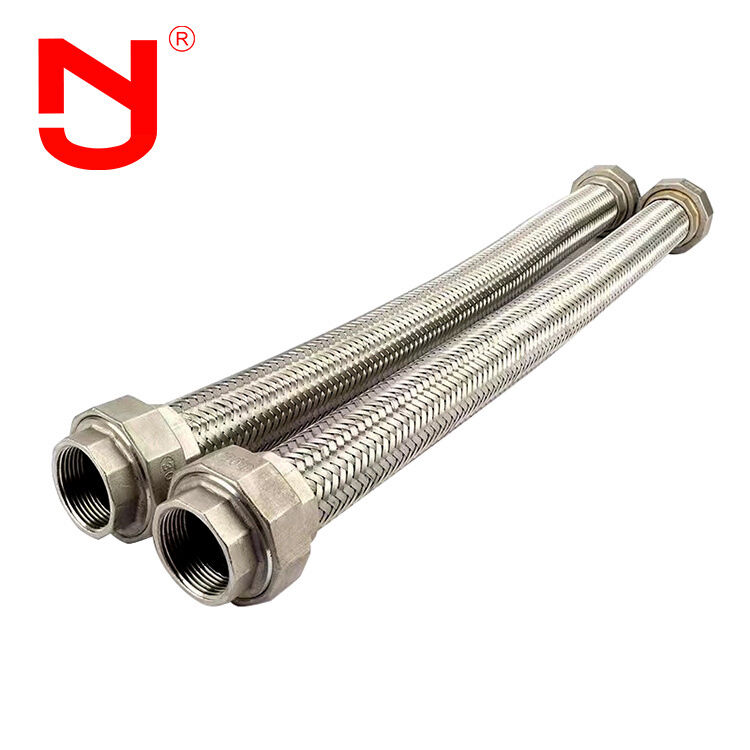

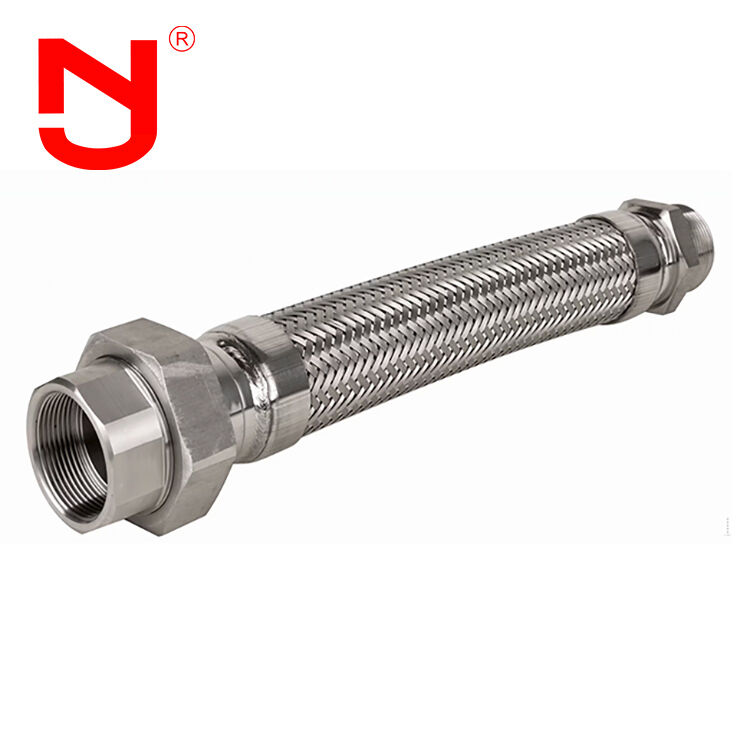

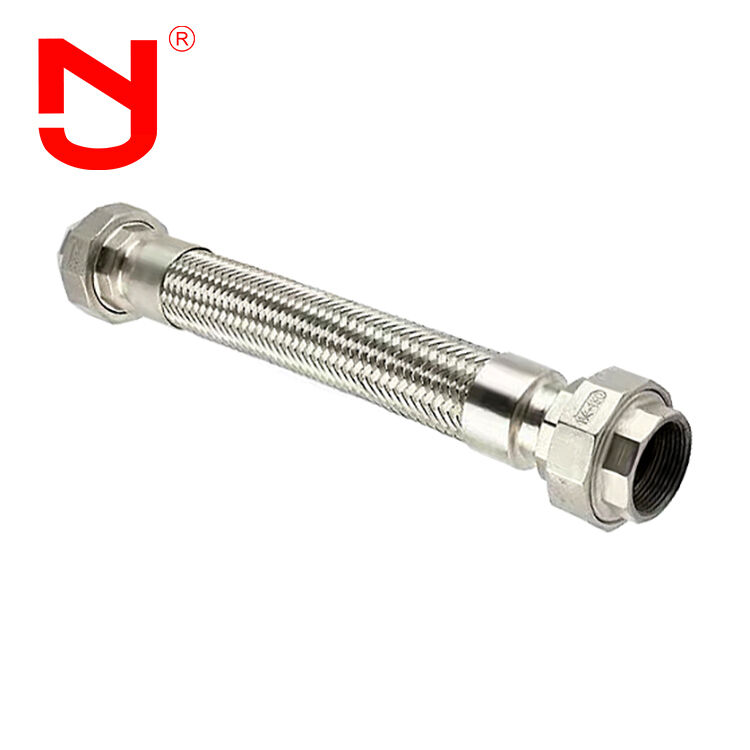

Typ złącza elastycznego węża metalowego w oplocie ze stali nierdzewnej
Węże elastyczne z metalowym oplotem typu unifikacyjnego to elastyczne zespoły rurowe składające się z metalowego, falistego węża wewnętrznego wzmocnionego zewnętrzną warstwą oplotu i wyposażonego w złącza końcowe. Zostały zaprojektowane tak, aby pochłaniać wibracje, kompensować rozszerzalność cieplną i kompensować drobne niewspółosiowość w systemach rurociągów, zapewniając jednocześnie wysokie ciśnienie, wytrzymałość mechaniczną, odporność na korozję oraz niezawodne i szczelne działanie w zastosowaniach przemysłowych.
Charakterystyka wydajności
Głównym elementem elastycznym kompensatora elastycznego jest mieszek ze stali nierdzewnej. Poprzez rozszerzanie i zginanie mieszka, elastyczne złącze kompensacyjne kompensuje ruch rurociągu w kierunku osiowym, poprzecznym i kątowym. Elastyczny dylatator może pełnić następujące funkcje:
- Absorbuje osiowe, poprzeczne i kątowe odkształcenia termiczne rurociągu
- Zmniejsza wpływ wibracji sprzętu na systemy rurociągów
- Kompensuje odkształcenia rurociągu spowodowane aktywnością sejsmiczną i osiadaniem gruntu
Specyfikacje techniczne
| Średnica (mm) |
Stopień ciśnienia (Mpa) |
Dostępna powierzchnia mieszka (c㎡) |
Maksymalna średnica zewnętrzna (mm) |
Długość (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Proces produkcyjny
Wysokiej jakości węże elastyczne w oplocie metalowym typu Union firmy JINGNING są produkowane z precyzją i fachową wiedzą:
Złącze typu Union z oplotem metalowym, elastyczne, można przetwarzać na różne typy zgodnie ze specyficznymi wymaganiami:
- Materiały korpusu mieszków: stal nierdzewna 304, 316L
- Materiały kołnierzy: stal węglowa Q235, stal nierdzewna 304, 316L
Dzięki ponad 17-letniemu doświadczeniu projektowemu w produkcji elastycznych kompensatorów, gumowych kompensatorów, metalowych złączy mieszkowych, złączy do demontażu i innych przemysłowych łączników rurowych, produkty Jingning spełniają międzynarodowe standardy, w tym GB, ISO, DIN, ANSI, BS, JIS i wymagania specyficzne dla klienta.
Zalety produktu
- Konkurencyjne ceny bezpośrednio z fabryki
- 17 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie
- Ścisła kontrola jakości przekraczająca standardy branżowe
- Niestandardowe specyfikacje baz form i usługi OEM
- Dostępne bezpłatne próbki produktów
- Duży stan magazynowy do natychmiastowej dostawy
Aplikacje
Dzięki swojej elastyczności elastyczne złącza rurowe mogą kompensować odkształcenia wynikające z różnicy temperatur i inne ruchy pomiędzy urządzeniami a rurociągami, zapobiegać wibracjom, zmniejszać nacisk rurociągu na sprzęt i kompensować nierówne osiadanie fundamentów zbiornika. Elastyczne kompensatory są szeroko stosowane w przetwórstwie chemicznym, rafinacji ropy naftowej, energetyce, przemyśle lekkim, energetyce jądrowej, metalurgii, maszynach, oprzyrządowaniu, zastosowaniach morskich i lotniczych. Wraz ze wzrostem wykorzystania rurociągów energetycznych i ciepłowniczych w sektorach przemysłowym i cywilnym zapotrzebowanie na elastyczne złącza rurowe stale rośnie.
Często zadawane pytania
P: Czy węże elastyczne w oplocie metalowym typu Union mogą być oznaczone niestandardowym logo?
Odp.: Tak, mogą być oznaczone Twoim logo. Świadczymy kompleksowe usługi OEM i ODM.
P: Jaka jest długość węży elastycznych w oplocie metalowym typu Union?
Odp.: Standardowe długości zabudowy obejmują L130, L152, L203. Akceptujemy również długości niestandardowe, zgodnie z Twoimi konkretnymi wymaganiami.
P: Czy możesz dostarczyć rysunki węży elastycznych z metalowym oplotem typu Union?
Odp .: Tak, możemy dostarczyć szczegółowe rysunki. Skontaktuj się z nami, aby otrzymać rysunki złączy elastycznych rur.
P: Jakie certyfikaty możesz wystawić dla węży elastycznych z metalowym oplotem typu Union?
Odp.: Zapewniamy certyfikaty CE i ISO dla naszych produktów.
