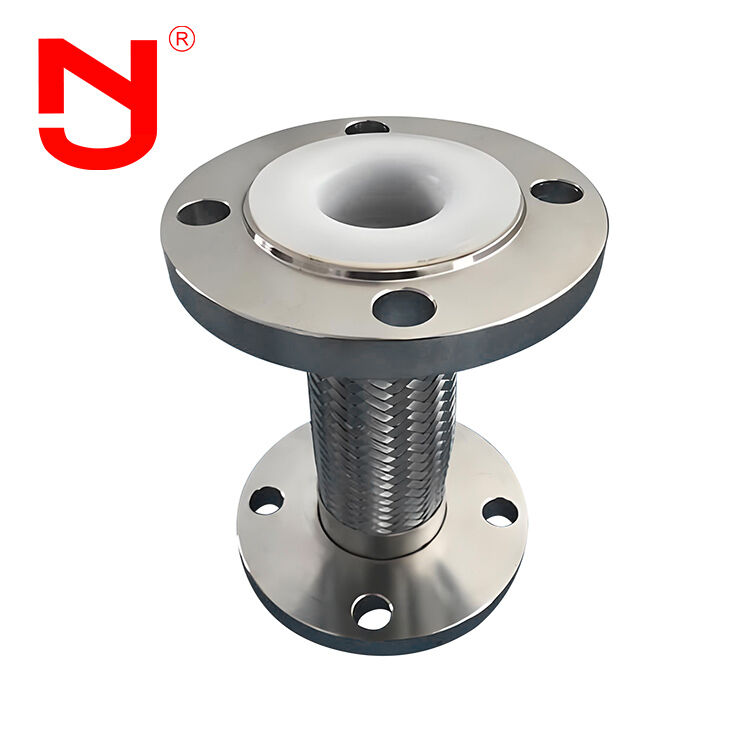

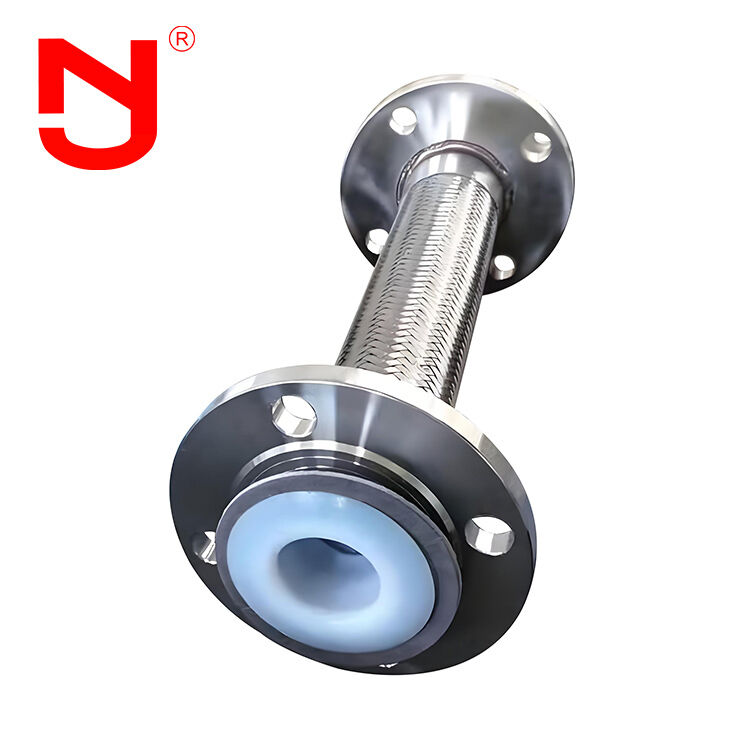

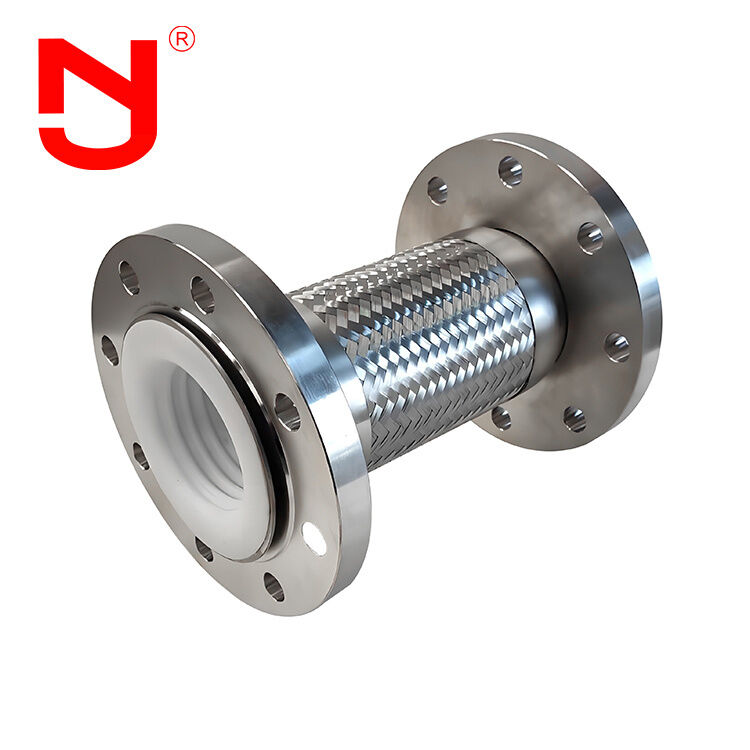

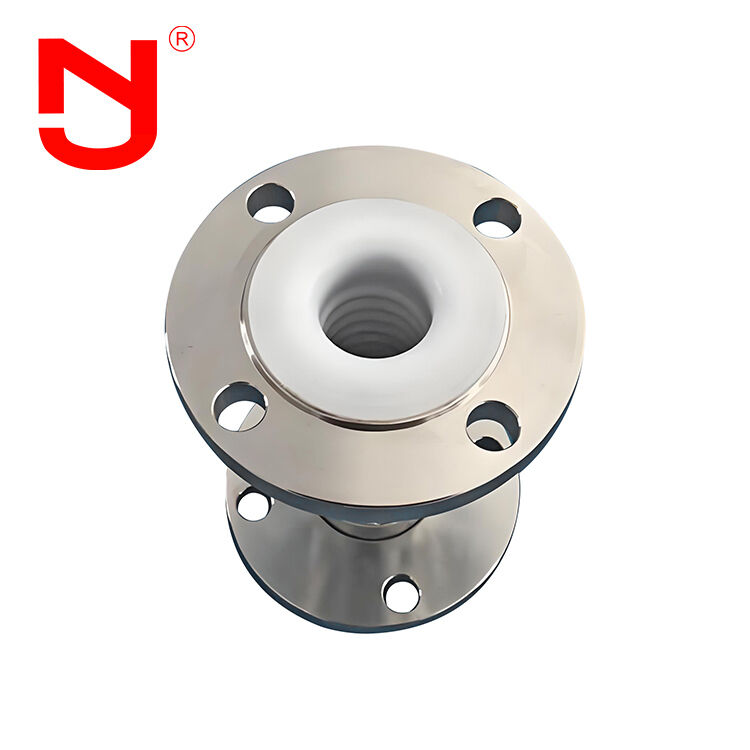

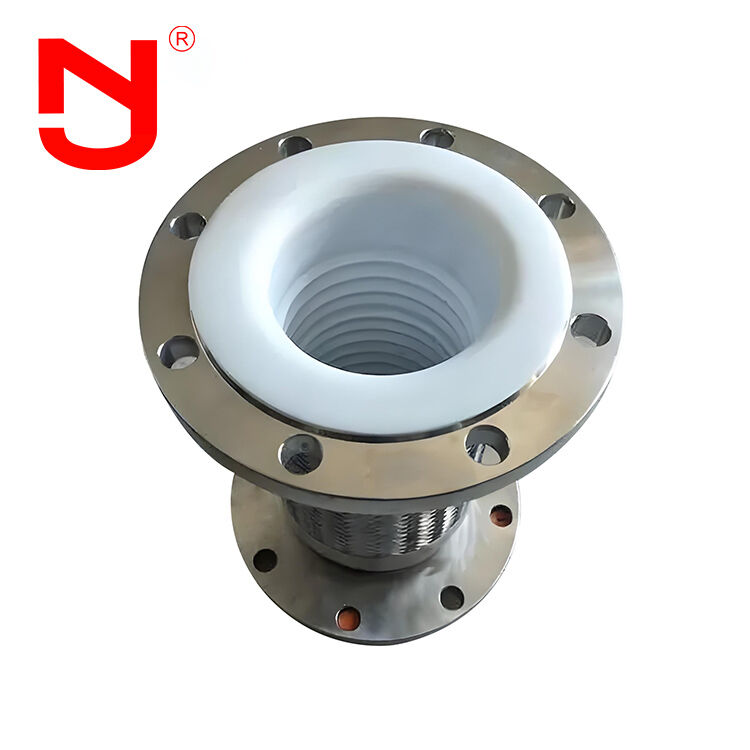

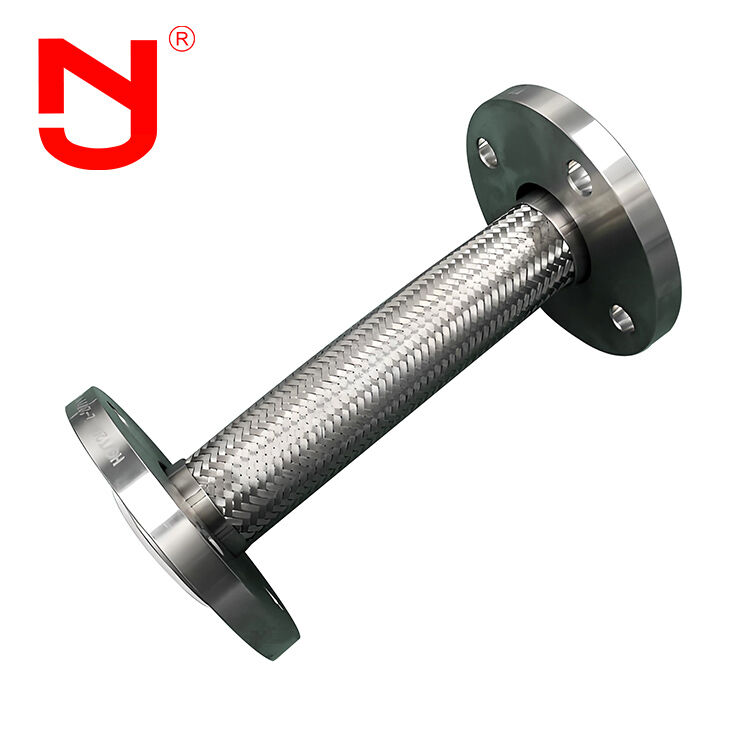

Wyściółka z PTFE Elastyczna rurka z plecionego drutu ze stali nierdzewnej i blachy falistej
Ten wysokowydajny wąż elastyczny łączy wewnętrzną wyściółkę z PTFE z falistym wężem ze stali nierdzewnej i zewnętrznym oplotem z drutu ze stali nierdzewnej. Wyściółka PTFE zapewnia doskonałą odporność chemiczną, niskie tarcie i stabilność w wysokiej temperaturze, podczas gdy falista konstrukcja ze stali nierdzewnej zapewnia elastyczność i odporność na ciśnienie. Zewnętrzny oplot ze stali nierdzewnej zwiększa wytrzymałość mechaniczną i chroni przed wibracjami, zmęczeniem i uszkodzeniami zewnętrznymi. Produkt ten jest szeroko stosowany w systemach przesyłania płynów chemicznych, petrochemicznych, farmaceutycznych, spożywczych i o wysokiej czystości.
Charakterystyka wydajności
Głównym elementem elastycznym kompensatorów elastycznych są mieszki ze stali nierdzewnej. Dzięki rozszerzaniu i zginaniu mieszków elastyczne złącze kompensacyjne kompensuje ruch rurociągu w kierunku osiowym, poprzecznym i kątowym.
- Absorbuje osiowe, poprzeczne i kątowe odkształcenia termiczne rurociągów
- Zmniejsza wpływ wibracji sprzętu na systemy rurociągów
- Kompensuje odkształcenia rurociągu spowodowane aktywnością sejsmiczną i osiadaniem gruntu
Dane techniczne
Główne dane dotyczące węża metalowego
| Średnica (mm) |
Stopień ciśnienia (MPa) |
Dostępna powierzchnia mieszka (cm²) |
Maksymalna średnica zewnętrzna (mm) |
Długość (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-622 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Szczegóły konstrukcji produktu
Rury Metal Flex można dostosować do konkretnych wymagań:
- Materiał mieszków:Stal nierdzewna 304, 316L
- Materiały kołnierzowe:Stal węglowa Q235, stal nierdzewna 304, 316L
Jingning ma ponad 17-letnie doświadczenie projektowe w produkcji elastycznych kompensatorów, gumowych kompensatorów, metalowych złączy mieszkowych, złączy do demontażu i innych przemysłowych łączników rurowych. Nasze elastyczne kompensatory spełniają międzynarodowe standardy, w tym GB, ISO, DIN, ANSI, BS, JIS i wymagania niestandardowe.
Kluczowe zalety
- Konkurencyjne ceny bezpośrednio z fabryki
- 17 lat doświadczenia w produkcji i 5 lat doświadczenia w eksporcie
- Rygorystyczne kontrole jakości przekraczające standardy branżowe
- Niestandardowe dostosowywanie baz form i usługi OEM
- Dostępne są bezpłatne próbki elastycznych rur elastycznych
- Duży stan magazynowy, natychmiastowa dostępność
Aplikacje
Ze względu na swoją elastyczność te elastyczne węże kompensują odkształcenia wynikające z różnicy temperatur i inne ruchy pomiędzy urządzeniami i rurociągami, zapobiegają wibracjom, zmniejszają nacisk rurociągu na sprzęt i kompensują nierówne osiadanie fundamentów zbiornika. Elastyczne kompensatory są szeroko stosowane w przemyśle chemicznym, rafinacji ropy naftowej, energetyce, przemyśle lekkim, energetyce jądrowej, metalurgii, maszynach, oprzyrządowaniu, zastosowaniach morskich i lotniczych. Wraz ze wzrostem wykorzystania rurociągów energetycznych i ciepłowniczych w sektorach przemysłowym i cywilnym zapotrzebowanie na wysokiej jakości elastyczne rury wężowe stale rośnie.
Często zadawane pytania
P: Czy metalową rurkę Flex można oznaczyć niestandardowym logo?
Odp.: Tak, możemy oznaczyć to Twoim logo. Świadczymy usługi OEM i ODM.
P: Jaka jest długość metalowej rurki Flex Tube?
Odp.: Standardowe długości zabudowy obejmują L130, L152, L203. Akceptujemy również długości niestandardowe zgodnie z Twoimi wymaganiami.
P: Czy możesz dostarczyć rysunki metalowej rurki Flex?
Odp.: tak, zapewniamy szczegółowe rysunki. Skontaktuj się z nami, aby otrzymać rysunki elastycznych rur metalowych.
P: Jakie certyfikaty możesz zapewnić dla Metal Flex Tube?
Odp.: Zapewniamy certyfikaty CE i ISO.
