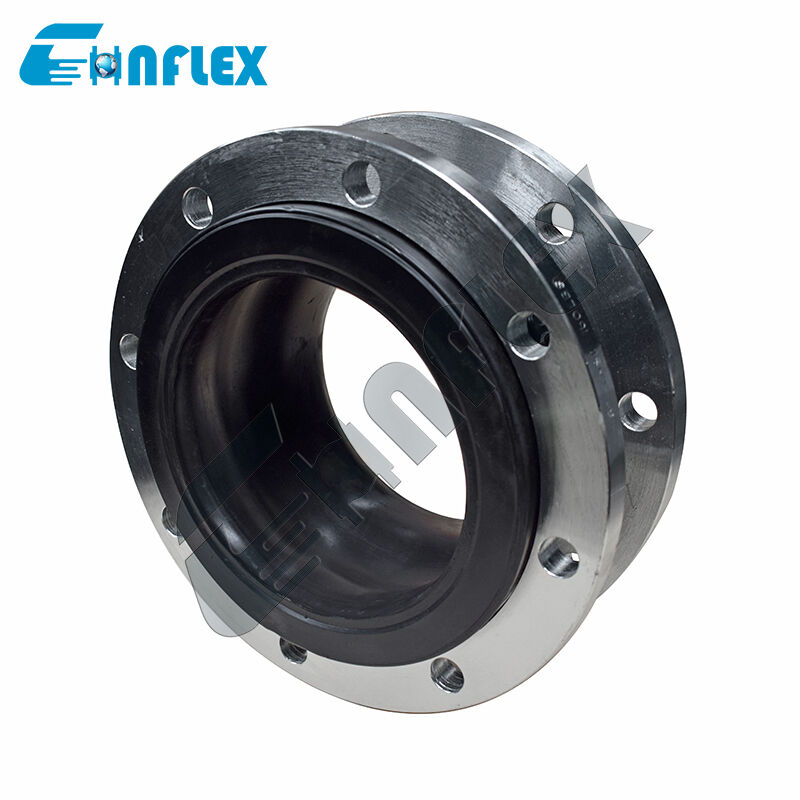

Dostosowane złącze kompensacyjne kołnierzowe
Opis produktu
Dostosowane złącze kompensacyjne kołnierzowe to wszechstronny i wysoce adaptowalny element rurowy zaprojektowany do kompensacji rozszerzalności cieplnej, wibracji i niewspółosiowości w szerokim zakresie systemów rurociągów. Posiadając połączenie kołnierzowe ułatwiające instalację i bezpieczne uszczelnienie, ten typ złącza kompensacyjnego jest zaprojektowany tak, aby spełniać specyficzne wymagania projektu poprzez pełne dostosowanie wymiarów, standardów kołnierzy (takich jak ANSI, DIN, JIS), wzorów wierceń, ciśnień znamionowych i doboru materiałów. Zazwyczaj wykonane z wysokiej jakości mieszanek gumowych, takich jak EPDM, NBR, HNBR lub CR, i wzmocnione wieloma warstwami tkaniny syntetycznej i drutu stalowego lub wewnętrznych pierścieni zabezpieczających, zapewnia doskonałą elastyczność, trwałość i odporność na ciśnienie, wahania temperatury oraz media korozyjne lub ścierne. Konstrukcja kołnierzowa nie tylko ułatwia konserwację i wymianę, ale także zapewnia silną stabilność mechaniczną w trudnych warunkach pracy. Szeroko stosowane w uzdatnianiu wody, systemach HVAC, zakładach chemicznych, produkcji energii i rurociągach morskich, to dostosowane złącze kompensacyjne typu kołnierzowego skutecznie chroni sprzęt, taki jak pompy i zawory, zmniejsza naprężenia w systemie i przedłuża ogólną żywotność sieci rurociągów, oferując jednocześnie niezawodne i opłacalne rozwiązanie dostosowane do złożonych zastosowań inżynieryjnych.
Charakterystyka wydajności
1. Elastyczność: Kompensuje ruchy osiowe, boczne i kątowe.
2. Trwałość: Wzmocnione złącze kompensacyjne zapewnia długotrwałą wydajność.
3. Odporność na korozję: Odporne na agresywne środowiska i chemikalia.
4. Redukcja hałasu i wibracji: Tłumi wibracje i fale uderzeniowe.
5. Łatwość instalacji i konserwacji: Kompaktowa konstrukcja i standardowe połączenia kołnierzowe ułatwiają instalację i konserwację.
Specyfikacja produktu
| Rozmiar |
Długość |
Dopuszczalne ruchy podczas pracy |
| mm |
cale |
mm |
Ściskanie osiowe mm |
Rozciąganie osiowe
mm |
Ruch poprzeczny
mm
|
Ugięcie kątowe mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Uwaga: Jeśli medium jest olejem, substancjami kwasowymi lub zasadowymi i istnieją specjalne wymagania dotyczące temperatury roboczej, można je dostosować, wysyłając list lub rysunek. Proszę określić przy składaniu zamówienia.
|
Szczegóły produktu
Przebieg produkcji
|
1. Surowiec
Najwyższej jakości gumowe surowce CR/EPDM/NBR, bez gumy z recyklingu
2. Plastyfikacja i mieszanie
Specjalna formuła dla lepszego zginania z nylonem, dla lepszej wytrzymałości i uszczelnienia
|
3. Owijanie półproduktów Wzmocnienie z drutu stalowego pokrytego miedzią zapobiega zerwaniu
4. Wulkanizacja
|
Automatyczna maszyna wulkanizacyjna zapewnia czas i ciśnienie wulkanizacji
5. Inspekcja
|
|
100% ścisła kontrola jest odpowiedzialnością wobec konsumentów
6. Pakowanie
|
Opakowanie ochronne zapobiegające rdzy i uszkodzeniom
Zastosowanie
|
Złącza kompensacyjne są szeroko stosowane w różnych dziedzinach, w tym w budownictwie, przemyśle chemicznym, budowie statków, wodociągach, gazownictwie, rurociągach chemicznych, rurociągach naftowych, rurociągach spożywczych, rurociągach klimatyzacyjnych i oczyszczalniach ścieków.
Nasze usługi
1. 24-godzinna obsługa online
|
2. Dostarczane darmowe próbki
3. Wsparcie dostosowywania
4. Dostarczanie rysunków
5. Wiele stylów płatności do wyboru
6. Inspekcja fabryczna (materiał, specyfikacje, ilość, ciśnienie, opakowanie)
7. Długi okres gwarancji
8. Odpowiednie opakowanie do transportu
Nasi klienci
Certyfikat
FAQ
P1
:Jaki jest materiał złącza kompensacyjnego?
O1
:Materiał może być EPDM, NBR, CR, SBR... Zależy to od warunków pracy.
P2:Jaki jest okres gwarancji na złącze kompensacyjne?
O2:Udzielamy 18-miesięcznej gwarancji.
P3:Jaka jest temperatura robocza złącza kompensacyjnego?
O3:Temperatura robocza wynosi od -20°C do 100°C.
P4:Jakie jest opakowanie?
O4:Opakowanie to karton i mocna skrzynia ze sklejki.
