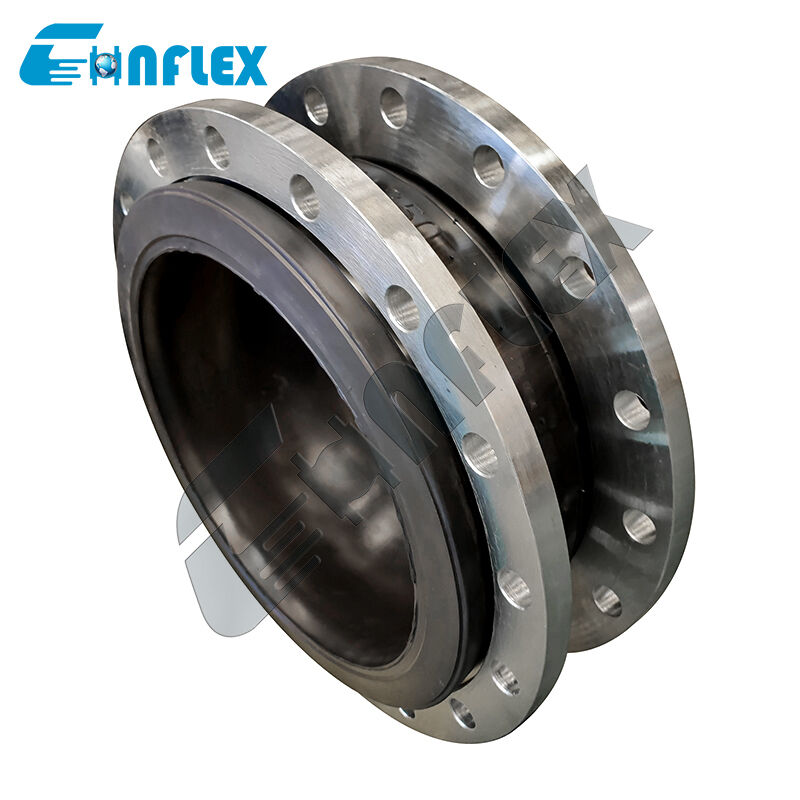

ANSI 150 Class Pressure Rating Flexible Pipe Connector: Ciężko działający wzmocniony sprzęgłowy do rurociągów o wysokim napięciu
Amerykański standardowy koń roboczy dla zastosowań rurociągów o wysokim napięciu.
W sprawieWskaźnik ciśnienia klasy ANSI 150 elastyczny łącznik rurowyjest silnym sprzęgaczem wiertniczym zaprojektowanym w celu spełnienia rygorystycznych wymagań systemów rur przemysłowych zaprojektowanych zgodnie z normami ASME/ANSI B16.5 klasy 150.Sieci rurociągowe o wysokim napięciu, takie jak te stosowane w produkcji energii, przetwarzanie ropy naftowej, klimatyzacja i przenoszenie płynów przemysłowych często cierpią z powodu ekstremalnej ekspansji termicznej, drgań konstrukcyjnych i błędnego wyrównania mechanicznego.
Ten elastyczny złącze wyposażone jest w wielowarstwowy, wzmocniony elastomer matrycy wulkanizowane z wysokiej wytrzymałości syntetycznych włókien węzła warstwy,zapewniają wyjątkowe utrzymanie ciśnienia i dynamiczną odporność na zmęczenieWyposażony w precyzyjnie wierzone płaszcze z stali węglowej klasy ANSI 150 lub stali nierdzewnej, służy jako solidny, elastyczny most, który izoluje wibracje pompy, łagodzi naprężenie ścian rur,i utrzymuje bezpieczeństwo zerowego wycieku przy ciągłych profilach ciśnienia roboczego klasy 150.
Charakterystyka działania
Pełna zgodność z normą klasy 150 ANSI:Zbudowane i przetestowane w celu bezproblemowej integracji z systemami rur ASME/ANSI B16.5 klasy 150, obsługującymi ciśnienie robocze do225 PSI(1,55 MPa) w zależności od temperatury pracy.
Wzmocnienie wielokrotne do ciężkich zadań:Zbudowany z wbudowanych warstw wysokiej wytrzymałości sznurka tkanin i wewnętrznych pierścieni stalowych drutu, aby zapobiec baloningu, deformacji strukturalnej i wzrostom ciśnienia w linii o wysokim napięciu.
Wyższa wibracja i osłabienie akustyczne:Elastomerowa matryca miota absorbuje drgania mechaniczne i hałas dźwiękowy generowane przez wysokiej mocy pompy, sprężarki i chłodnicy.
Zwolnienie od ruchu dużych przepustowości:Wielokierunkowa elastyczność płynnie kompensuje jednoczesne sprężanie osiowe, rozszerzenie osiowe, obcięcie boczne i niezgodności kątowe spowodowane osadzaniem się sprzętu lub wzrostem cieplnym.
Trwałe, odporne na korozję powłoki:Wyroby złożone ze składników powłoki zewnętrznej odpornych na działanie atmosferyczne, ozonowe i ścieranie, zapewniające długą żywotność zarówno w pomieszczeniach wyposażenia wewnętrznego, jak i w trudnych warunkach na zewnątrz.
Specyfikacja produktu
| Wielkość |
Długość |
Dopuszczalne przemieszczanie się podczas pracy |
| mm |
Calownik |
mm |
Ściśnięcie osiowe mm |
Rozszerzenie osiowe
mm |
Ruch poprzeczny
mm
|
Odchylenie kątowe mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 i pół |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Uwaga: Jeśli medium jest olejem, substancjami kwaśnymi lub alkalicznymi i istnieją specjalne wymagania dotyczące temperatury roboczej, można je dostosować, wysyłając list lub rysunek.Proszę określić przy zamawianiu
|
Szczegóły produktu
Przepływ produkcji
|
1.Surowca
Najwyższy poziom CR/EPDM/NBR
surowce gumowe,
Brak gumy z recyklingu
|
2- Plastykowanie. i mieszanie
Specjalna formuła dla lepszego gięcia z nylonem, dla lepszej wytrzymałości, uszczelnienia
|
3.Blankówki do pakowania
Włókno stalowe z opakowaniem kopru zapobiega wyciągnięciu
|
|
4- Wulkanuje.
Automatyczna maszyna wulkanizacyjna zapewnia czas i ciśnienie wulkanizacji
|
5- Inspekcja.
100% ścisłej kontroli jest odpowiedzialny za konsumentów
|
6Opakowanie
Opakowania ochronne dla
Rdza i pęknięcie
|
Zastosowanie
Wspólna norma rozszerzania gumysą szeroko stosowane w różnych dziedzinach, w tym budownictwie, przemyśle chemicznym, budownictwie statków, wodzie z kranu, gazie, rurociągach chemicznych, rurociągach naftowych, rurociągach spożywczych, rurociągach klimatyzacyjnych,i oczyszczania ścieków.
Nasze usługi
1.24-godzinnie online
2Dostarczone darmowe próbki
3Wspiera personalizację
4.Zapewnij rysunki
5.Wielu sposobów płatności do wyboru
6.Inspekcja fabryczna (materiał, specyfikacja, ilość, ciśnienie, opakowanie)
7.Długi okres gwarancji
8.Właściwe opakowanie do transportu
Nasz klient
Certyfikat
Częste pytania
P1: Jakie ciśnienie robocze określa "klasy ciśnienia ANSI 150" dla tego złącza?
Klasy 150 ANSI odpowiadają nominalnemu ciśnieniu roboczemu150-225 PSI(około 10 do 15,5 bara) do obsługi w temperaturze otoczenia, odpowiadającej wartościom ciśnienia i temperatury standardowych kołnierzy rurowych klasy 150 ASME B16.5.
P2: Jaka jest główna zaleta stosowania silnego sprzęgacza do wiertniczych wiertniczych w rurociągach o wysokim napięciu?
W sieciach rurociągów o wysokim napięciu sztywne połączenia przenoszą wibracje sprzętu i wzrost cieplny bezpośrednio do kotwic rur, dysze pomp i korpusów zaworów, co prowadzi do pęknięć i wycieków.Ten elastyczny złącze służy jako bufor, wchłaniając te dynamiczne obciążenia mechaniczne, zanim mogą uszkodzić kluczowe maszyny.
P3: Czy kołnierze są kompatybilne ze standardowymi układami rurociągów w USA?
Przymocowane kołnierze wspierające mają standardowe wymiary okręgu śruby klasy 150 ANSI, średnice otworów i liczbę otworów, co czyni je bezpośrednio kompatybilnymi ze standardem ANSI B16.5 płaszczyków do szybkiego sparowania, włączenie śruby.
P4: Czy do instalacji tego elastycznego złącza ANSI 150 wymagane są jednostki sterujące (przędki do wiązania)?
W przypadku instalacji tego złącza na nieprzypiętych przewodach rurowych lub w pobliżu pomp pracujących w pobliżu górnych granic klasy ciśnienia 150 zaleca się silnie instalację jednostek sterujących (przędów granicznych).Pręty ograniczają nadmierne rozciąganie i kompresję, zapobiegając przekroczeniu przez miecz jego konstrukcyjnych limitów podczas nagłych wzrostów ciśnienia.
P5: Czy ten elastyczny złącze rurowe można dostosować do różnych materiałów wewnętrznego wyściółki?
W zależności od płynu procesowego (np. surowej wody, olejów, chemikaliów lub slurries), wewnętrzna rurka może być dostosowana z specyficznych wyściółek elastomerowych, takich jak EPDM, NBR (Nitrile), Neoprene,lub powłokę PTFE do agresywnej pracy chemicznej.
