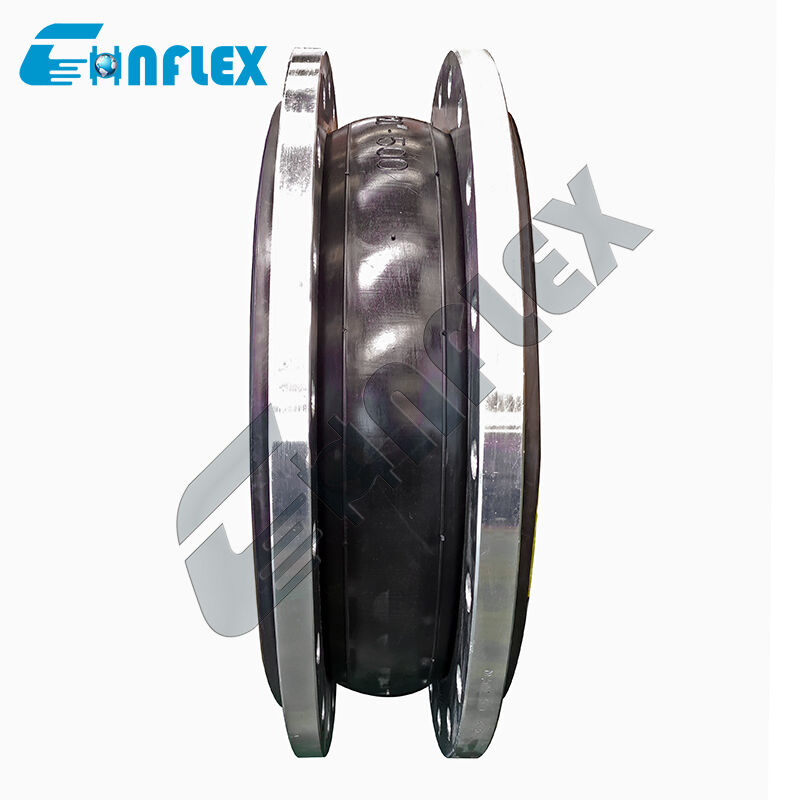

Wzmocnione gumowe złącze kompensacyjne o ciśnieniu znamionowym klasy 300: Ultra-wytrzymały kompensator rozszerzalności cieplnej dla rafinerii
Wytrzymałe odciążenie termiczne i ciśnieniowe dla linii rafineryjnych pracujących pod wysokim ciśnieniem.
Wzmocnione gumowe złącze kompensacyjne o ciśnieniu znamionowym klasy 300 to ultra-wytrzymały, wytrzymały kompensator rozszerzalności rurociągów, zaprojektowany specjalnie do ekstremalnych warunków pracy w rafineriach ropy naftowej, jednostkach petrochemicznych i zakładach chemicznych pracujących pod wysokim ciśnieniem. Praca zgodnie ze standardami ASME klasy 300 wymaga integralności strukturalnej, która znacznie przewyższa standardowe złącza komercyjne. Te linie o ciężkich warunkach pracy są narażone na intensywne cykle rozszerzalności cieplnej, wysokie ciśnienia robocze, uderzenia hydrauliczne i ciągłe wibracje mechaniczne pochodzące od ciężkich sprężarek i pomp transferowych.
Wykonane z bardzo grubej, wielowarstwowej elastycznej obudowy wzmocnionej wbudowanymi warstwami kordu syntetycznego o wysokiej wytrzymałości i solidnymi wewnętrznymi pierścieniami stalowymi, to złącze kompensacyjne utrzymuje wysokie ciśnienie do 300 klasy w zakresie roboczym bez wybrzuszania się lub deformacji. Wyposażone w grube, precyzyjnie obrobione kołnierze oporowe ze stali węglowej lub nierdzewnej klasy 300 ASME B16.5, działa jako elastyczny, tłumiący wibracje mostek, który pochłania złożone ruchy rurociągów w wielu osiach, zapobiega zmęczeniu dysz krytycznych turbomaszyn i zapewnia długoterminowe bezpieczeństwo bez wycieków w infrastrukturze rafineryjnej o wysokim naprężeniu.
Charakterystyka wydajności
Klasa konstrukcyjna ASME 300: Precyzyjnie zaprojektowane z grubymi warstwami wzmocnienia do pracy w ramach limitów ciśnienia i temperatury klasy 300 ASME B16.5, zapewniające ciągłe, niezawodne utrzymanie ciśnienia w warunkach wysokiego naprężenia.
Wytrzymałe wielowarstwowe wzmocnienie: Wykonane z warstw kordu syntetycznego o wysokiej wytrzymałości i wbudowanego wzmocnienia z drutu/pierścienia stalowego o wysokiej wytrzymałości, zapobiegającego rozszerzaniu promieniowemu, deformacji strukturalnej i pękaniu pod wpływem przepięć ciśnienia.
Wysokowydajne odciążenie rozszerzalności cieplnej: Zaprojektowana elastyczna konfiguracja łuku płynnie pochłania duże zmiany rozszerzalności cieplnej, jednocześnie kompensując ściskanie osiowe, wydłużanie osiowe, ścinanie poprzeczne i kątowe niedopasowanie rurociągów.
Wyjątkowe tłumienie wibracji i wstrząsów: Gruba matryca elastyczna działa jako skuteczny absorber energii kinetycznej, izolując wibracje ciężkich maszyn, szum silnika i nagłe pulsacje ciśnienia hydraulicznego u źródła.
Odporność na chemikalia i media klasy rafineryjnej: Formułowane z wysokiej jakości syntetycznych związków elastycznych (takich jak uwodniony NBR, neopren, EPDM lub specjalistyczne wykładziny), które są odporne na pochodne węglowodorów, oleje procesowe, parę i agresywne płyny rafineryjne.
Specyfikacja produktu
| Rozmiar |
Długość |
Dopuszczalne ruchy w eksploatacji |
| mm |
cale |
mm |
Ściskanie osiowe mm |
Wydłużenie osiowe
mm |
Ruch poprzeczny
mm
|
Ugięcie kątowe mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Uwaga: Jeśli medium jest olejem, substancjami kwasowymi lub alkalicznymi, a istnieją specjalne wymagania dotyczące temperatury roboczej, można je dostosować, wysyłając list lub rysunek. Proszę określić przy składaniu zamówienia
|
Szczegóły produktu
Przebieg produkcji
|
1. Surowiec
Najwyższej klasy surowce gumowe CR/EPDM/NBR,
Brak gumy z recyklingu
2. Plastyfikacja
|
i mieszanie Specjalna formuła dla lepszego zginania z nylonem, dla lepszej wytrzymałości i uszczelnienia
3. Owijanie półfabrykatów
|
Wzmocnienie z drutu stalowego pokrytego miedzią zapobiega zerwaniu
4. Wulkanizacja
|
|
Automatyczna maszyna wulkanizacyjna zapewnia czas i ciśnienie wulkanizacji
5. Inspekcja
|
100% ścisła kontrola jest odpowiedzialnością wobec konsumentów
6. Pakowanie
|
Opakowanie ochronne zapobiegające rdzy i uszkodzeniom
Zastosowanie
Standardowe gumowe złącza kompensacyjne są szeroko stosowane w różnych dziedzinach, w tym w budownictwie, przemyśle chemicznym, szkutnictwie, wodociągach, gazownictwie, rurociągach chemicznych, rurociągach naftowych, rurociągach spożywczych, rurociągach klimatyzacyjnych i oczyszczalniach ścieków.
|
Nasze usługi
1. 24-godzinna obsługa online2. Bezpłatne próbki
3. Wsparcie dostosowywania
4. Dostarczanie rysunków
5. Wiele stylów płatności do wyboru
6. Inspekcja fabryczna (materiał, specyfikacje, ilość, ciśnienie, opakowanie)
7. Długi okres gwarancji
8. Odpowiednie opakowanie do transportu
Nasi klienci
Certyfikat
FAQ
P1: Jakie ciśnienie robocze reprezentuje klasa 300 dla tego gumowego złącza kompensacyjnego?
Klasa 300 ASME odpowiada maksymalnemu profilowi ciśnienia roboczego do
740 PSI (5,1 MPa)
w temperaturach otoczenia, w zależności od klasy materiału kołnierza i współczynników redukcji ciśnienia ze względu na temperaturę określonych w normach ASME B16.5.
P2: Dlaczego jednostki sterujące (pręty ograniczające) są obowiązkowe dla złączy kompensacyjnych klasy 300?Przy ciśnieniach roboczych klasy 300 siły naprężeń ciśnieniowych działające wewnątrz rurociągu są niezwykle wysokie. Jednostki sterujące (pręty ściągające) działają jako strukturalne ograniczniki bezpieczeństwa zakotwiczone między kołnierzami złącza kompensacyjnego. Zapobiegają one nadmiernemu rozszerzaniu się lub ściskaniu elastycznego łuku gumowego poza jego granice projektowe podczas przepięć ciśnienia lub cykli termicznych, chroniąc zarówno złącze, jak i niezakotwiczone urządzenia rurociągowe.P3: Jak to złącze chroni drogie urządzenia rafineryjne, takie jak pompy i sprężarki?
Rurociągi rafineryjne pracujące pod wysokim ciśnieniem znacznie rozszerzają się pod wpływem gorących płynów procesowych, generując ogromne obciążenia mechaniczne. Jeśli są podłączone bezpośrednio do dysz pomp lub sprężarek, siły te powodują niedopasowanie wału, awarię uszczelnienia i pęknięcia obudowy. To elastyczne złącze klasy 300 pochłania te naprężenia termiczne i wibracje mechaniczne, zanim dotrą do maszyn.
P4: Czy to złącze klasy 300 może być wyposażone w wykładzinę PTFE do agresywnych zastosowań chemicznych?
Tak. W przypadku trudnych zastosowań rafineryjnych obejmujących wodę siarkową, agresywne kwasy lub lotne rozpuszczalniki organiczne, wewnętrzna rura może być zintegrowana z wytrzymałą wykładziną z dziewiczej PTFE podczas wulkanizacji. Tworzy to barierę podwójnej ochrony – PTFE dla absolutnej odporności chemicznej i wzmocnionej gumy dla elastyczności pod wysokim ciśnieniem.
P5: Czy kołnierze oporowe są kompatybilne ze standardowymi rurociągami rafineryjnymi w USA?
Tak. Zamontowane wytrzymałe kołnierze oporowe są precyzyjnie nawiercone, aby pasowały do wymiarów rozstawu śrub, średnic otworów i specyfikacji grubości klasy 300 ASME/ANSI B16.5, zapewniając bezproblemową integrację śrubową ze standardowymi przemysłowymi systemami rurociągów wysokociśnieniowych.
