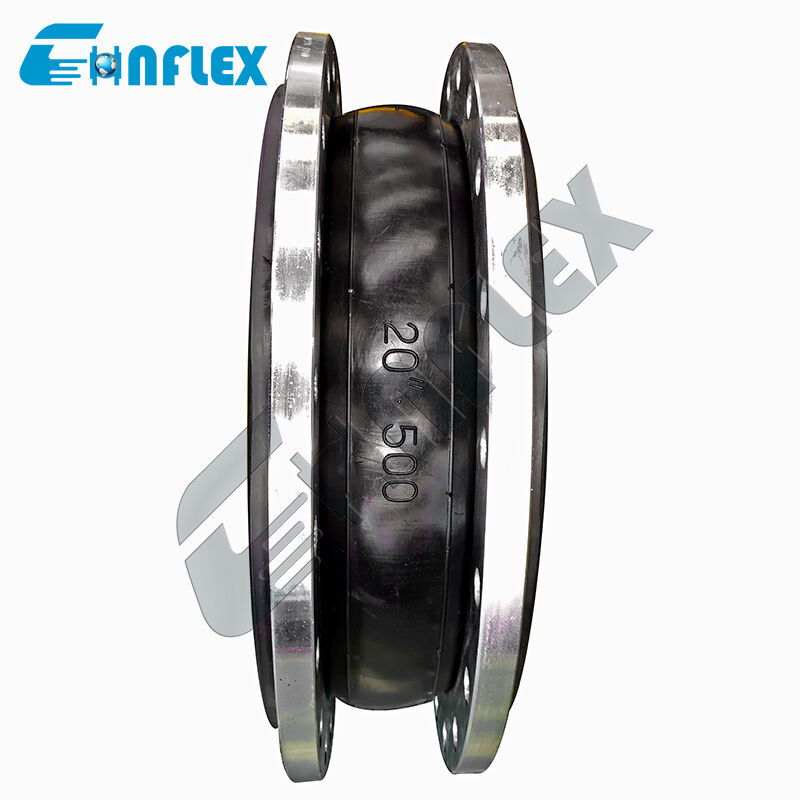

10 barów Ciśnienie Flexible Bellows Coupler: Industrial Strength Anti-Burst Rubber Pipe Joint dla systemów HVAC
Trzęsienie i bariera akustyczna dla nowoczesnej infrastruktury HVAC.
W sprawie10 barów ciśnienie nominalne elastyczny sprzęgaczjest przemysłowym komponentem rurociągowym specjalnie zaprojektowanym do zapewnienia cichej, ciągłej i bezciekowej pracy w wymagających sieciach HVAC, chłodzenia powietrza i komercyjnych sieciach transferu płynów.Chłodnicy odśrodkowe o dużej mocy, wieże chłodzące i pompy krążące generują intensywne wibracje mechaniczne, hałas hydrauliczny i siły rozszerzania cieplnego, które mogą powodować silne obciążenia sztywnych sieci rurociągów,co prowadzi do zmęczenia stawów i kosztownych wycieków z układu.
Wykonane do ciągłego działania przy ciśnieniu roboczym10 barów (145 PSI / 1,0 MPa), ten elastyczny sprzęgacz przeciwwybuchowy posiada grube elastomerowe ciało wzmocnione wielowarstwowymi, wytrzymałymi tkaninami z syntetycznych sznurków i osadzonymi pierścieniami stalowymi.Pozostałe maszyny i urządzenia do maszynowania, ten sprzęgacz działa jako silny absorber energii kinetycznej, neutralizuje wibracje wywołane przez pompę, tłumi przenoszenie hałasu akustycznego przez ramy budynku,i bezproblemowo kompensuje cykle wzrostu cieplnego, zapewniając długoterminową niezawodność eksploatacyjną instalacji ciepłowniczych i chłodniczych.
Charakterystyka działania
10 barów konstrukcji przeciwwybuchowej:Zbudowany z wysokiej wytrzymałości tkaniny i wzmocnienia drutu, zapewniając ciśnienie robocze10 barówz wysokim bezpiecznym marginesem wybuchu.
Wyższa izolacja wibracyjna i akustycznaElastomerowe miotacze działają jako tłumienie kinetyczne, skutecznie izolując wysokiej częstotliwości brzęczenie silnika, wibracje pompy i pulsacje płynów przed ich rozprzestrzenianiem się w budynkach.
Wzrost cieplny i łagodzenie stresu:Geometria łuku jednosferycznego płynnie wpływa na dynamiczne naprężenie rurociągów, jednocześnie absorbując kompresję osiową, rozciąganie osiowe, obcięcie boczne i błędy kątowe.
Odporna na korozję i warunki atmosferyczne powłoka:Formułowany z zewnętrznym składnikiem pokrywy, który jest odporny na ozony, promieniowanie UV, kondensację i zmiany cieplne otoczenia, które są powszechne w kotłowniach i instalacjach wież chłodzących na zewnątrz.
Optymalizowany przepływ o niskiej turbulencji:Ma gładką konstrukcję łuku wewnętrznego, która utrzymuje stabilny przepływ objętościowy, minimalizuje wewnętrzne tarcie płynu i zapobiega uwięzieniu powietrza w systemach HVAC o zamkniętej pętli.
Specyfikacja produktu
| Wielkość |
Długość |
Dopuszczalne przemieszczanie się podczas pracy |
| mm |
Calownik |
mm |
Ściśnięcie osiowe mm |
Rozszerzenie osiowe
mm |
Ruch poprzeczny
mm
|
Odchylenie kątowe mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 i pół |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Uwaga: Jeśli medium jest olejem, substancjami kwaśnymi lub alkalicznymi i istnieją specjalne wymagania dotyczące temperatury roboczej, można je dostosować, wysyłając list lub rysunek.Proszę określić przy zamawianiu
|
Szczegóły produktu
Przepływ produkcji
|
1.Surowca
Najwyższy poziom CR/EPDM/NBR
surowce gumowe,
Brak gumy z recyklingu
|
2- Plastykowanie. i mieszanie
Specjalna formuła dla lepszego gięcia z nylonem, dla lepszej wytrzymałości, uszczelnienia
|
3.Blankówki do pakowania
Włókno stalowe z opakowaniem kopru zapobiega wyciągnięciu
|
|
4- Wulkanuje.
Automatyczna maszyna wulkanizacyjna zapewnia czas i ciśnienie wulkanizacji
|
5- Inspekcja.
100% ścisłej kontroli jest odpowiedzialny za konsumentów
|
6Opakowanie
Opakowania ochronne dla
Rdza i pęknięcie
|
Zastosowanie
Wspólna norma rozszerzania gumysą szeroko stosowane w różnych dziedzinach, w tym budownictwie, przemyśle chemicznym, budownictwie statków, wodzie z kranu, gazie, rurociągach chemicznych, rurociągach naftowych, rurociągach spożywczych, rurociągach klimatyzacyjnych,i oczyszczania ścieków.
Nasze usługi
1.24-godzinnie online
2Dostarczone darmowe próbki
3Wspiera personalizację
4.Zapewnij rysunki
5.Wielu sposobów płatności do wyboru
6.Inspekcja fabryczna (materiał, specyfikacja, ilość, ciśnienie, opakowanie)
7.Długi okres gwarancji
8.Właściwe opakowanie do transportu
Nasz klient
Certyfikat
Częste pytania
P1: Co oznacza "10 barów ciśnienia" dla HVAC gumowego połączenia?
Poziom 10 barów oznacza, że elastyczny sprzęgłowiec jest badany i przeznaczony do ciągłego działania pod ciśnieniami roboczymi do10 barówPrzy normalnej temperaturze pracy, przy czym ciśnienie wody może być wyższe niż w przypadku większości wód chłodzonych, ciepłej, ciepłej,i kondensatorów w systemach komercyjnych HVAC.
P2: Dlaczego elastyczny sprzęgacz przeciwwybuchowy jest niezbędny w pobliżu chłodni i dużych pomp cyrkulacyjnych?
Pompy i chłodnicze generują ciągłe drgania mechaniczne i nagłe wstrząsy ciśnieniowe (młot wodny) podczas uruchamiania i wyłączania.Połączenie sztywnych rur bezpośrednio z tymi jednostkami przenosi niszczące naprężenia na dysze sprzętu i ramy budynkuPrzeciwwybuchowy gumowy sprzęg absorbuje te siły, zapobiegając pękaniu rury, płaczkowaniu płaszczyzny i uszkodzeniu sprzętu.
P3: Jakie materiały elastomerowe są zalecane dla linii ciepłej wody HVAC w porównaniu z zimną wodą?
-
EPDM:Idealny standard przemysłowy dla ciepłej wody, wody chłodnej i łagodnych roztworów glikolu, oferujący doskonały zakres termiczny, odporność na ozony i właściwości przeciwstarzenia.
-
NBR (nitrylu):Zalecane, jeśli strumień płynu zawiera oliwy śladowe, smary hydrauliczne lub dodatki na bazie ropy naftowej.
P4: Czy urządzenia sterujące (przewody graniczne) są wymagane przy montażu tego złącza 10-bar w systemach HVAC?
Zaleca się silne stosowanie urządzeń sterujących (przędów do wiązania), jeżeli system rurociągów nie jest zakotwiczony lub jest zainstalowany na podwyższonych stojakach rurociągów.Pręty graniczne zapobiegają elastyczny miotacz z nadmiernego rozciągania się poza maksymalnie dopuszczalne granice ruchu podczas nieoczekiwanych napięć hydraulicznych lub uruchomienia pompy.
P5: W jaki sposób to elastyczne sprzęgło pomaga zmniejszyć poziom hałasu w budynkach komercyjnych?
Metalowe rury działają jako przewodniki akustyczne, przenosząc hałas silnika pompy bezpośrednio do zajętych pomieszczeń budynku.Gęste elastomerowe ciało tego elastycznego sprzęgła przerywa sztywny kontakt metalu z metalem, tłumiąc fale dźwiękowe i mechaniczne brzęczenie bezpośrednio na interfejsie urządzenia.
