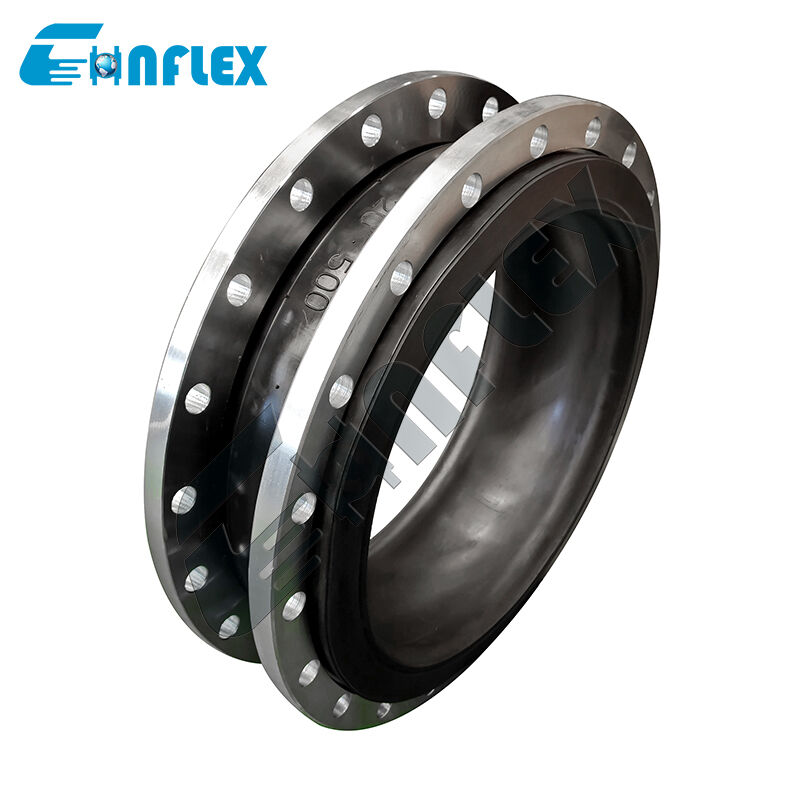

Wielostandardowa złączka elastyczna z nominalnym ciśnieniem (PN16 / ANSI 150): Kompensator rurowy z wykładziną z fluoropolimeru, odporny na rozerwanie
Uniwersalna tarcza chemiczna do globalnych instalacji rurowych.
The Wielostandardowa złączka elastyczna z nominalnym ciśnieniem (PN16 / ANSI 150) to podwójnie certyfikowany, wytrzymały kompensator rurowy zaprojektowany do bezproblemowej integracji w globalnych sieciach procesowych w przemyśle chemicznym, petrochemicznym i ciężkim. Międzynarodowe projekty inżynieryjne i modernizacje obiektów często napotykają konflikty w zakresie kompatybilności kołnierzy przy łączeniu europejskiej infrastruktury rurowej metrycznej (PN16 / 16 bar) i amerykańskiej (ANSI Klasa 150 / 150 lb). Ta zaawansowana złączka elastyczna rozwiązuje ten problem dzięki wielootworowej, dwustandardowej architekturze kołnierza w połączeniu z nieprzepuszczalną wewnętrzną wykładziną z fluoropolimeru (PTFE).
Wysokiej gęstości wykładzina PTFE zapewnia całkowitą, niereaktywną izolację chemiczną, chroniąc zewnętrzną kompozytową gumową osłonę przed pękaniem, pęcznieniem i degradacją chemiczną spowodowaną agresywnymi kwasami, silnymi utleniaczami i toksycznymi rozpuszczalnikami. Wzmocniona wielowarstwowymi syntetycznymi tkaninami kordowymi i wbudowanymi pierścieniami ze stali, obudowa odporna na rozerwanie zapewnia wysokie marginesy bezpieczeństwa przy ciągłych cyklach ciśnienia. Pochłaniając wieloosiowe rozszerzalność cieplną, tłumiąc destrukcyjne wibracje pomp i eliminując problemy z konwersją kołnierzy, ten uniwersalny kompensator gwarantuje zerowe wycieki i wysoką elastyczność operacyjną w globalnych systemach transferu płynów.
Charakterystyka wydajności
Kompatybilność kołnierzy wielostandardowych: Posiada dwuotworową konstrukcję kołnierza, która pasuje zarówno do PN16 (EN 1092-1), jak i ANSI Klasa 150 (ASME B16.5) rozstawów śrub, upraszczając integrację sprzętu transgranicznego i zmniejszając zapasy części zamiennych.
Tarcza chemiczna do ciężkich warunków pracy: Czysta wewnętrzna wykładzina z fluoropolimeru (PTFE) pozostaje całkowicie obojętna na stężone kwasy mineralne, silne zasady, reaktywne rozpuszczalniki i lotne węglowodory, zapewniając całkowitą izolację płynu.
Korpus kompozytowy odporny na rozerwanie: Zbudowany z wielowarstwowych, wysokowytrzymałych syntetycznych kordów oponowych i wewnętrznego wzmocnienia stalowym drutem, zapewniając wyjątkową odporność na rozerwanie i stabilność strukturalną przy ciągłym ciśnieniu roboczym 16 bar.
Wszechkierunkowe łagodzenie naprężeń: Zaprojektowany profil pojedynczej sfery łuku płynnie poddaje się dynamicznym naprężeniom rurociągu, pochłaniając jednoczesne ściskanie osiowe, rozciąganie osiowe, przesunięcie poprzeczne i błędy kątowe.
Zintegrowane uszczelnienie pełnotwarzowe z rozszerzonym kołnierzem: Wewnętrzna wykładzina PTFE rozciąga się całkowicie przez gardziel i owija się wokół powierzchni kołnierzy podporowych wielostandardowych, tworząc zintegrowaną, zabezpieczoną przed wyrzutem powierzchnię uszczelki chemicznej, która zapobiega korozji powierzchni kołnierza i wyciekom ze złącza.
Specyfikacja produktu
| Rozmiar |
Długość |
Dopuszczalne ruchy podczas pracy |
| mm |
cale |
mm |
Ściskanie osiowe mm |
Rozciąganie osiowe
mm |
Ruch poprzeczny
mm
|
Ugięcie kątowe mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Uwaga: Jeśli medium jest olejem, substancjami kwasowymi lub alkalicznymi i istnieją specjalne wymagania dotyczące temperatury roboczej, można dostosować produkt, wysyłając list lub rysunek. Proszę określić przy składaniu zamówienia
|
Szczegóły produktu
Przebieg produkcji
|
1.Surowiec
Najwyższej klasy surowce gumowe CR/EPDM/NBR, bez gumy z recyklingu
2.Plastyfikacja
i mieszanie
|
Specjalna formuła dla lepszego zginania z nylonem, dla lepszej wytrzymałości i uszczelnienia 3.Nawijanie półfabrykatów
Wzmocnienie z drutu stalowego pokrytego miedzią zapobiega zerwaniu
|
4.Wulkanizacja
Automatyczna maszyna wulkanizacyjna zapewnia czas i ciśnienie wulkanizacji
|
|
5.Inspekcja
100% ścisła kontrola jest odpowiedzialnością wobec konsumentów
|
6. Pakowanie
Opakowanie ochronne zapobiegające rdzy i uszkodzeniom
|
Zastosowanie
Standardowe złącza gumowe
są szeroko stosowane w różnych dziedzinach, w tym w budownictwie, przemyśle chemicznym, budowie statków, wodociągach, gazownictwie, rurociągach chemicznych, rurociągach naftowych, rurociągach spożywczych, rurociągach klimatyzacyjnych i oczyszczalniach ścieków.
|
Nasze usługi
1.24-godzinna obsługa online2.Dostępne darmowe próbki
3.Wsparcie personalizacji
4.Dostarczanie rysunków
5.Wiele stylów płatności do wyboru
6.Inspekcja fabryczna (materiał, specyfikacje, ilość, ciśnienie, opakowanie)
7.Długi okres gwarancji
8.Odpowiednie opakowanie do transportu
Nasi klienci
Certyfikat
FAQ
P1: Jaka jest główna zaleta wiercenia kołnierzy wielostandardowych (PN16 / ANSI 150)?
W międzynarodowych zakładach przetwórczych, sprzęt importowany z Europy (zgodny ze standardami PN16) często łączy się z rurociągami zaprojektowanymi zgodnie ze standardami amerykańskimi (ANSI Klasa 150). Konfiguracja otworów kołnierzy wielostandardowych pozwala zespołom konserwacyjnym i wykonawcom EPC na montaż dokładnie tego samego złącza kompensacyjnego na każdym ze standardów bez użycia drogich adapterów niestandardowych lub modyfikacji kołnierzy rurowych.
P2: Jak wykładzina z fluoropolimeru (PTFE) chroni złącze kompensacyjne?
Niepowlekane związki gumowe, takie jak EPDM lub NBR, ulegają degradacji, pęcznieją lub miękną pod wpływem agresywnych chemikaliów przemysłowych lub rozpuszczalników organicznych. Ciągła wewnętrzna wykładzina PTFE działa jako nieprzepuszczalna bariera chemiczna, zapewniając, że płyny procesowe stykają się tylko z obojętnym fluoroplastikiem, podczas gdy zewnętrzna część elastomerowa pozostaje chroniona, aby pełnić swoje funkcje pochłaniania wstrząsów mechanicznych i wibracji.
P3: Czy do instalacji wymagane są oddzielne uszczelki chemiczne pełnotwarzowe?
Nie są potrzebne żadne oddzielne uszczelki. Wewnętrzna wykładzina PTFE rozciąga się całkowicie przez gardziel i rozszerza się na całej powierzchni uszczelniającej wielostandardowych kołnierzy podporowych. Ta zawinięta powierzchnia PTFE służy jako własna, w pełni pokrywająca, odporna na chemikalia uszczelka, tworząc natychmiastowe, szczelne połączenie po dokręceniu do współpracujących kołnierzy.
P4: Jakie są limity ciśnienia i temperatury dla tej złączki elastycznej?
Jednostka kompozytowa jest przystosowana do ciągłego ciśnienia roboczego do
16 bar (232 PSI / 1.6 MPa)
z solidnym współczynnikiem bezpieczeństwa przeciwko rozerwaniu. Kontrolowana przez wysokiej jakości elastomerową osłonę, ciągła temperatura pracy procesu rozciąga się do
115°C, co pozwala na obsługę większości gorących syntez chemicznych i linii transferowych.P5: Czy należy instalować jednostki sterujące (ograniczniki) z tym kompensatorem?Jednostki sterujące (pręty ograniczające/ciągnące) są zdecydowanie zalecane dla niekotwionych systemów rurowych lub zastosowań w ciężkich warunkach pracy pod wysokim ciśnieniem. Pręty ograniczające fizycznie zapobiegają nadmiernemu rozciąganiu się miecha elastycznego poza jego zaprojektowane progi ruchu podczas nagłych wzrostów ciśnienia lub zdarzeń uderzenia hydraulicznego, zapobiegając rozłączeniu złącza rurowego.
